NCM Status LED

표준 속도 네트워크 통신 모듈 상태 LED 입니다.

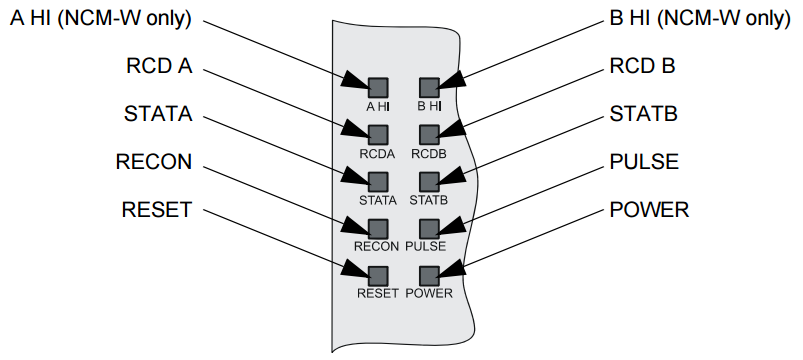

일반 속도 네트워크 통신 모듈의 상태 LED 위치는 아래와 같습니다.

NCM의 상태 LED

Indicator

Color

Description

Action

A HI

( NCM-W only )

Green

NCM-W 포트 A가 High로 설정된 경우 켜짐

켜지지 않을 경우, NETWORK FAIL PORT X "프로그래밍 문제"에 따라 LOW로 변경

B HI

( NCM-W only )

Green

NCM-W 포트 B가 High로 설정된 경우 켜짐

RCD A

Green

NCM이 네트워크로 부터 포트 A로 데이터를 수신할 때 켜짐

간혈적으로 깜빡이지 않을 경우, NETWORK FAIL PORT X참조

RCD B

Green

NCM이 네트워크로 부터 포트 B로 데이터를 수신할 때 켜짐

STATA

Yellow

NCM이 네트워크로 부터 포트 A로 최소 16초 동안 유효한 데이터를 받지 못한 때 켜짐

켜질 경우, NETWORK FAIL PORT X 참조

STATB

Yellow

NCM이 네트워크로 부터 포트 B로 최소 16초 동안 유효한 데이터를 받지 못한 때 켜짐

RECON

Yellow

네트워크에서 재구성이 처리 중일 때 켜짐

켜질 경우, NETWORK FAIL PORT X참조

PULSE

Green

NCM이 네트워크로 데이터를 전송하는 경우 켜짐

켜지지 않을 경우, NETWORK FAIL PORT X, NCM COMM LOSS 참조

RESET

Yellow

마이크로 컨트롤러가 고장난 경우 켜짐

켜질 경우, NCM HARDWARE FAILURE 참조

POWER

Green

+5VDC가 공급될 경우 켜짐

켜지지 않을 경우, NCM COMM LOSS 의 "케이블 문제"를 참조하여 주시기 바랍니다.
