T2 BATTERY
배터리와 관련된 장애가 있는 경우로, 배터리의 고압/저압 상태에 관한 장애입니다.
Last updated
배터리와 관련된 장애가 있는 경우로, 배터리의 고압/저압 상태에 관한 장애입니다.
Last updated
이 장애가 발생한 원인이 배터리의 저압일 경우, 이 상태에서 주 전원이 차단되면 수신기는 꺼지게 됩니다.
배터리의 전압은 12V 혹은 24V로 낮지만 높은 전류로 방전될 수 있으므로, 작업시 주의해야 하며 필히 안전 장비를 착용하고 작업해야 합니다.
배터리에 관한 장애는 충전기가 그 원인일 수 있으므로, 충전기 고장 장애 CHARGER FAIL TROUBLE과 같이 확인하시기 바랍니다.
베터리의 정상 전압 범위는 18.5V ~ 28V입니다. 이 범위에 들어오지 않을 경우, 배터리 측정기로 점검해야 합니다. 특히, 배터리가 완전 방전되는 경우 혹은 내부의 액체가 마르게 되면 올바로 동작할 수 없게 되며, 교체해야 합니다.
배터리는 설치되는 주변 환경이 매우 중요합니다. 고온 혹은 저온에서는 성능 및 기대 수명에 악영향을 주게 됩니다.
이 장애가 발생하면, 아래 모듈의 상태 LED에 따라 조치해야 합니다. AMPS-24 Status LED를 참조하여 주시기 바랍니다.
디스플레이의 "BATTERY LEVELS" 버튼을 눌러, 베터리의 전압이 정상 범위인지 확인하셔야 합니다. 이 방법은 전용 측정기가 없을 때, 간편하게 점검하는 방법입니다.
CPU2-3030D가 표시하는 베터리의 전압은 다소 오차가 있을 수 있습니다. 별도의 전용 측정기로 측정한 값이 보다 정확합니다.
배터리의 전압이 높거나 낮은 경우, 아래의 "베터리 과충전", "베터리 방전"을 참조하여 주시기 바랍니다.

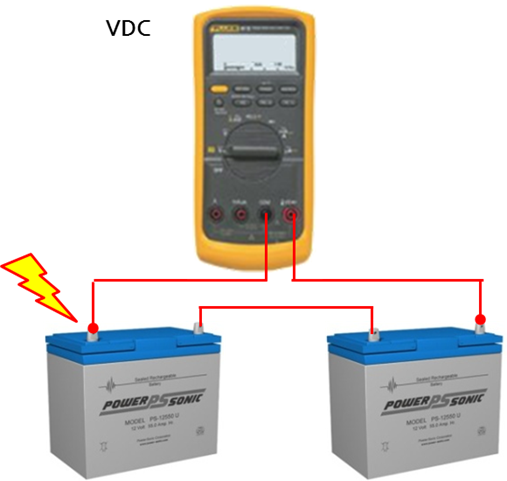

정상 충전된 배터리는 20.4V ~ 28V이여야 합니다. 측정시, 아래와 같이 충전기로부터 베터리를 분리하고, 직렬로 연결된 상태에서 측정하시는 것이 편리합니다. 만약, 전압이 너무 높거나, 낮은 경우, 베터리 개별로 전압을 측정해 보시는 것이 좋습니다.
만약, 버튼을 눌렀을때 베터리의 응답이 없을 경우, NO POWER SUPPLY INST 를 참조하여 해당 장애를 해결해야 합니다.
충전기와 베터리 사이에 허용되지 않은 기기가 설치되어 발생할 수 있습니다. 대표적으로 LED 타입의 단자대, 퓨즈등이 있습니다. 이러한 기기는 자체적으로 전압강하를 발생시켜, 베터리의 충전 및 방전에 영향을 줄 수 있습니다. 또한 전압강하를 발생시키지 않기 위해서, 병렬로 연결하는 것 또한 베터리 및 충전기의 감시 전류에 영향을 주게 되므로, 설치하실 수 없습니다.
간혹, 극성이 잘못 연결되어 문제가 발생할 수있습니다. 베터리의 극성이 잘못 연결되면, 베터리의 기대 성능을 충족할 수 없을 뿐더러, 베터리의 과충전 등의 문제로 화재, 소손, 파손 등이 발생할 수 있습니다. 극성이 잘못 연결되지 않도록 주의하셔야 합니다.

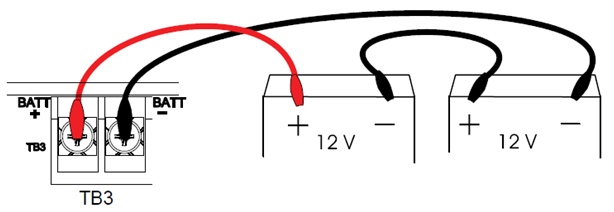

국내에서 사용하는 26AH의 베터리 연결은 아래와 같습니다.
특례로 형식을 취득한 수신기는 파워소닉의 26AH를 사용하는 조건으로 형식을 취득하였습니다. 이에 따라 판매자는 해당 배터리만 사용해야 합니다. 판매 이후 사용자는 유지보수 관련 법령에 따라 배터리를 교체할 수 있으며, 제조사는 판매 당시의 배터리와 동일한 모델로 교체하실 것을 권장합니다.

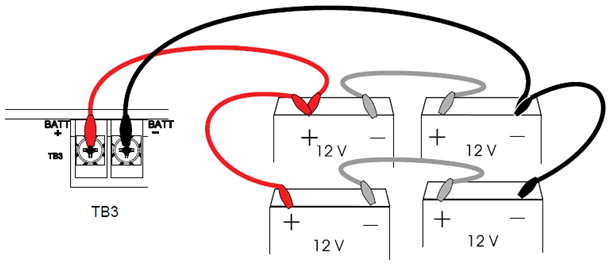

100AH이상의 베터리 용량이 필요할 경우, 베터리는 아래와 같이 연결되어야 합니다.
기타 다른 베터리 연결은 AMPS-24의 설치 메뉴얼을 참조하여 주시기 바랍니다.
가급적 전용 케이블을 사용해야 합니다. 만약, 케이블을 분실 했거나, 거리를 연장 하실 경우, 아래의 사양의 케이블을 사용하여 주시기 바랍니다.
굵기 : 12AWG
도체 타입 : 연선
이 사양의 케이블을 사용할때, 최대 연결 거리는 6.1m입니다. 이 최대 거리를 넘기는 경우 역시 전압 강하 발생으로 이 장애가 발생할 수 있습니다.
배터리와 CPU와의 최대 거리는 6.1m이며, 12AWG(연선)을 사용해야 합니다.
베터리의 연결 부위는 내부에 퓨즈가 설치되어 있습니다. (그러므로, 별도 퓨즈는 필요 없습니다.) 그 퓨즈가 고장나게 되면, 베터리 장애가 발생합니다. 퓨즈가 고장났는지 확인하기 위해서는 전원반을 끈 상태에서 CPS-24 / F3의 양단의 저항을 측정하시기 바랍니다.
충전기의 전압은 27.6V입니다.

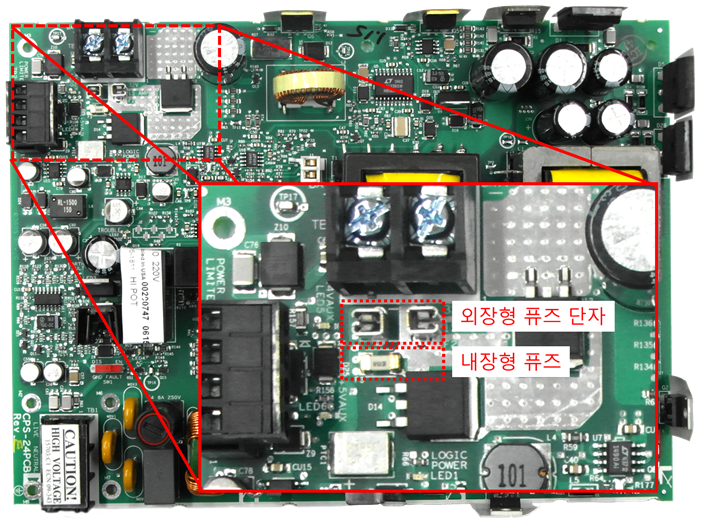

CPS-24 / F3는 내장된 퓨즈이며, CPS-24 / F2는 내장 퓨즈가 단선시 대체품을 설치할 수 있는 단자입니다. 대체 퓨즈를 구매하실 경우, 아래 사양에 맞게 구매하시기 바랍니다.
32V, 15A
베터리가 과충전 된 경우, 베터리 고압 장애가 발생하게 되는데, 이때 CPS-24 / LED2가 초당 2회 깜빡이게 됩니다.
베터리를 충전기로 분리하여, 베터리와 충전기의 전압을 측정하여 보시기 바랍니다. 만약, 베터리의 출력 전압이 정상 범위를 넘긴 경우, 아래의 절차에 따라 베터리의 성능 테스트를 진행하여 주시기 바랍니다. 만약, 충전기의 출력 전압이 정격전압인 27.6V에 10%이상 오차가 발생하는 경우, CHARGER FAIL을 참조하시기 바랍니다.
베터리의 방전을 위해, 전원반(충전기)에 공급되는 AC를 차단하고, 베터리의 저압 장애가 발생할 때까지 수신기를 동작시켜줍니다. 이후 다시 전원반에 AC를 공급하고, 48시간 후에 정상 충전이 되고 장애가 없어졌는지 확인하여 주시기 바랍니다. 베터리의 방전에 소요되는 시간은 연결된 기기에 따라 차이가 있을 수 있습니다. 베터리 용량 및 방전 소요시간에 관한 자세한 사항은 판매 대리점에 문의하시기 바랍니다. 아울러, 완전 방전 후 정상 충전까지는 48시간 이상이 소요됩니다.
만약, 방전 이후 또 과충전 되는 경우, 베터리의 문제로 볼 수 있으므로 BATTERY를 참조하시기 바랍니다.
베터리가 방전된 경우, 베터리 저압 장애가 발생하게 되는데, 이때 CPS-24 / LED 2가 3번 깜빡이게 됩니다.
베터리를 충전기로부터 분리하여, 베터리와 충전기의 전압을 측정하여 보시기 바랍니다. 만약, 베터리의 출력 전압이 정상 범위를 넘긴 경우, 아래의 절차에 따라 베터리의 성능 테스트를 진행하여 주시기 바랍니다. 만약, 충전기의 출력 전압이 정격전압인 27.6V에 10%이상 오차가 발생하는 경우, 충전기 고장 장애 CHARGER FAIL을 참조하시기 바랍니다.
베터리와 충전기를 연결하고 48시간 후에 정상 충전되는지 여부를 확인합니다. 만약, 정상 충전되지 않을 경우, 베터리의 문제로 볼 수 있으므로 BATTERY를 참조하시기 바랍니다.
베터리의 장애는 충전기로 인하여 발생할 수 있습니다.
CPS-24 / LED2가 4번 깜빡이는 경우 -> 충전기 확인 -> "CHARGER FAIL" 장애 확인
충전기의 고장에 관한 자세한 사항은 CHARGER FAIL 참조하시기 바랍니다.
기술 지원 서비스를 요청하시기 바랍니다.
