AMPS-24 Status LED

전원반 혹은 베터리의 장애가 발생하는 경우, 아래의 AMPS-24 기판에 설치된 상태 LED를 보고 문제의 원인을 파악할 수 있습니다.

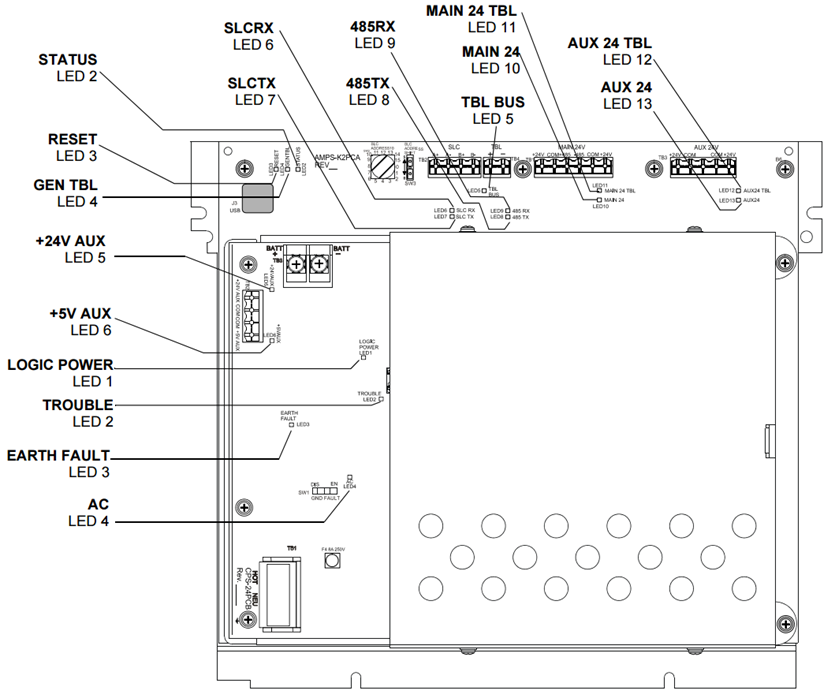

AMPS-24는 아래와 같이 두 개의 기판으로 구성되어 있습니다. 그러므로, LED의 번호 또한 서로 다르게 인식해야 합니다.

AMPS-K2 : 뒷편의 기판

프로그램, LCM-320 혹은 CPU와의 통신, 전원 분배와 과전류 차단, 회로 보호 등의 기능

CPS-24 : 앞쪽 기판

정류 기능, 베터리 충전 기능 및 해당 회로의 보호 기능

NO	Name	Color	Description	Action
AMPS-K2 Board
2	STATUS	Green	+5 V 로직 전원 및 소프트웨어 표시
			정상 느리게 깜빡임 (1 깜빡/초당)
			꺼짐 자체 테스트 실패 혹은 SLC 주소 = 0 (부트 로더)
			메모리 쓰기와 POR(+5V 확인)시 켜짐
3	RESET	Yellow	복구 동작	1. 5분후 계속 ON상태를 유지하는지 확인 2. 꺼지지 않으면, AMPS-24 HARDWARE FAILURE 참조
4	GEN TBL	Yellow	SLC 주소=0이면, 느리게 깜빡임 (1 깜빡/초당)	1. 주소를 0이 아닌 주소로 변경 2. 꺼지지 않으면, AMPS-24 HARDWARE FAILURE 참조
			CPS 통신 실패시 한번 깜빡인 후 일시 정지	1. CPS와 분리 후, 연결 단자 점검 후, 재 결합 2. 꺼지지 않으면, AMPS-24 HARDWARE FAILURE 참조
			테스트 실패 혹은 프로그램시 빠르게 깜빡임 (5 깜빡/초당)	1. 프로그램 중이 아닐 경우, 3분 대기 2. 꺼지지 않으면, AMPS-24 HARDWARE FAILURE 참조
			다른 고장, POR과 메모리 쓰기기 켜짐	1. 프로그램 중이 아닐 경우, 3분 대기 2. 꺼지지 않으면, AMPS-24 HARDWARE FAILURE 참조
5	TBL BUS	Yellow	외부 장애 버스 신호 수신 시 켜짐	1. Trouble Bus (TB4) 단자의 배선 제거 2. 꺼지지 않으면, AMPS-24 HARDWARE FAILURE 참조
6	SLCRX	Green	SLC 수신 데이터	깜빡이지 않을 경우, NO POWER SUPPLY INST 참조
7	SLCTX	Green	SLC 송신 데이터	1. 주소가 0이 아닌지 확인 2. 깜빡이지 않을 경우, NO POWER SUPPLY INST의 "전원반 프로그래밍" 참조
8	485TX	Green	485 송신 데이터
9	485RX	Green	485 수신 데이터
10	MAIN 24V	Green	주 출력에 +24V
11	MAIN 24V TBL	Yellow	전류 제한시 켜짐	1. Main 24V Output (TB1)의 배선 제거 2. 꺼지지 않을 경우, AMPS-24 HARDWARE FAILURE 참조
			하드웨어 실패시 빠르게 깜빡임 (5 깜빡/초당)	AMPS-24 HARDWARE FAILURE 참조
			메모리 테스트 실패 혹은 메모리 쓰기시 켜짐	1. 프로그램 중이 아닐 경우, 3분 대기 2. 꺼지지 않으면, AMPS-24 HARDWARE FAILURE 참조
			CRC 테스트 실패시, 중간 깜빡임 (3 깜빡/초)	AMPS-24 HARDWARE FAILURE 참조
12	AUX 24V TBL	Yellow	전류 제한시 켜짐	1. Aux 24V Output (TB3)의 배선 제거 2. 꺼지지 않으면, AMPS-24 HARDWARE FAILURE 참조
			하드웨어 고장시 빠르게 깜빡임 (5 깜빡/초)	AMPS-24 HARDWARE FAILURE 참조
			메모리 쓰기, PCB 버전 테스트 실패시 켜짐	1. 프로그램 중이 아닐 경우, 3분 대기 2. 꺼지지 않으면, AMPS-24 HARDWARE FAILURE 참조
			CRC 테스트 실패시, 중간 깜빡임 (3 깜빡/초)	AMPS-24 HARDWARE FAILURE참조
13	AUX 24V	Green	+24 V AUX 출력
CPS-24
1	Logic Power	Green	로직 전원이 동작될때, 켜짐 (정상 상태)	1. 켜지지 않을 경우, AC FAIL 참조 2. AMPS-24 HARDWARE FAILURE 참조
2	TROUBLE	Yellow	깜빡임, 중지후 다시 반복 : 다음의 고장이 발생할때 , 다음과 같이 동작
			AC 실패 : 1번 깜빡임	AC FAIL 참조
			높은 베터리 : 2번 깜빡임	BATTERY 참조
			낮은 베터리 : 3번 깜빡임	BATTERY 참조
			충전기 고장 : 4번 깜빡임	BATTERY 참조
3	EARTH FAULT	Yellow	접지 고장이 감지될때, 켜짐	GROUND FAULT 참조
4	AC	Green	AC가 공급될때 켜짐	켜지지 않을 경우, AC FAIL 참조
5	+24V Aux	Green	출력 +24V가 동작할때 켜짐
6	+5V Aux	Green	출력 +5V가 동작할때 켜짐
