화면 구성
ONYXWorks 3의 기본 화면 및 각 창의 세부 설명입니다.
Last updated
ONYXWorks 3의 기본 화면 및 각 창의 세부 설명입니다.
Last updated

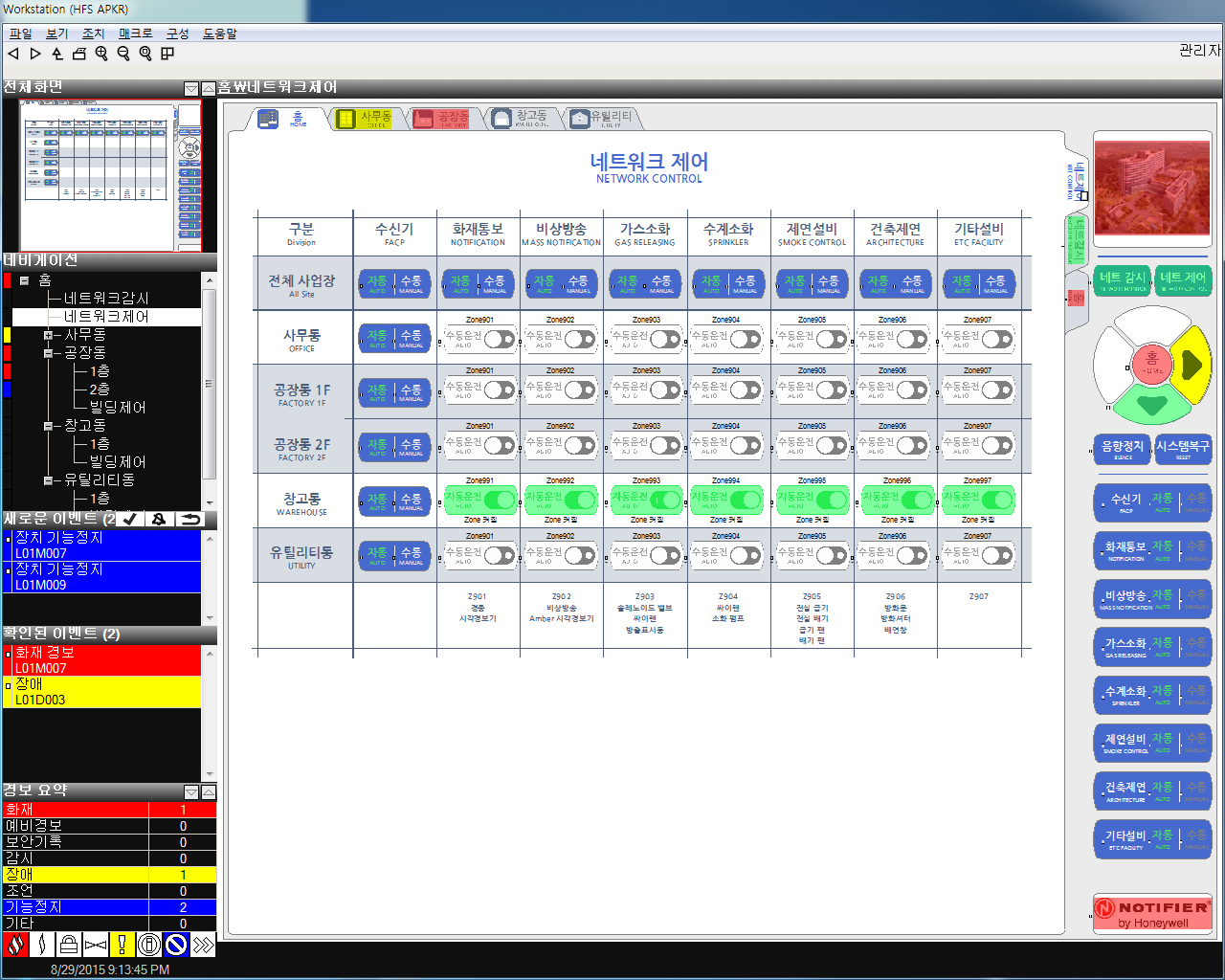

ONYXWorks의 기본 화면은 아래와 같이 구성되어 있습니다.
각 화면에 대한 자세한 설명은 아래의 설명을 참조하여 주시기 바랍니다.
Workstation은 감시 프로그램의 이름이며, 괄호 안에 들어가는 이름은 현장 이름으로, "키 업그레이드 유틸리티 (Key Upgrade Utility)"에서 변경하실 수 있습니다.
자세한 사항은 "키 업그레이드 유틸리티 (Key Upgrade Utility)"를 참조하여 주시기 바랍니다.
Workstation에 로그인한 사용자의 계정 정보를 표시합니다. 이 계정정보에 부여된 권한에 따라 Workstation을 사용하실 수 있습니다.
예를 들어, 로그인한 사용자가 감시의 권한만 부여되고 있고 제어의 권한이 없을 경우, 수신기 혹은 노드에게 명령을 수행할 수 없게 됩니다.
보다 자세한 사항은 "환경설정도구 (Configuration Tool)"의 Monitoring profile과 Control profile을 참조하여 주시기 바랍니다.
****
감시 프로그램인 Workstation의 주 메뉴입니다.
자세한 사항은 메뉴 "주 메뉴 (Main Menu)"를 참조하여 주시기 바랍니다.
툴바 메뉴의 좌측에는 Workstation의 명령아이콘이 나열되어 있으며, 우측에는 상태아이콘이 나타납니다.
아이콘 위에 마우스 커서를 올리면, 표시되는 힌트를 통해 아이콘을 식별 할 수 있습니다. 아이콘은 다음과 같은 일반적이 기능을 실행하는데 사용되어 집니다.
이전화면 : 현재 표시된 평면도 이전에 표시되었던 평면도를 표시합니다.
다음화면 : 현재 표시된 평면도 다음에 표시되었던 평면도를 표시합니다.
상위화면 : 네비게이션 트리에서 현재 평면도 상위의 평면도를 표시합니다.
화면출력 : 현재 표시된 평면도 영역을 프린터로 인쇄합니다.
확대하기 : 표시된 평면도 50% 확대 (범위 : 100% ~ 3700%)
축소하기 : 표시된 평면도 50% 축소 (범위 : 100% ~ 3700%)
전체화면 : 현재 표시된 평면도를 100%로 표시합니다.
화면이 확대되어 있을 때, 이 아이콘을 누르시면 전체화면을 보여줍니다.
평면도보기 : 열려 있는 다른 대화 상자를 평면도로 교체합니다.
평면도 화면 영역에 과거기록 혹은 장애목록 등이 표시되고 있을 때, 이 아이콘을 누르시면 평면도로 이동합니다.
음향정지 : Workstation에 연결된 노드 중에서 하나 이상의 노드에 "음향정지"중인 기기가 있을 경우, 표시됩니다.
키 에러 : ONYXWorks의 소프트웨어 키인 USB Dongle Key가 분리 되었거나, 장치 드라이버의 이상으로 Workstation이 키를 인식하지 못하는 상태입니다.
자세한 사항은 "USB 동글키 에러 (USB Dongle Key Error)"를 참조하여 주시기 바랍니다.
자동 화면이동 비활성 : 이벤트 발생시 자동으로 화면을 이동하는 옵션이 비활성화된 경우, 나타납니다.
****
작업 표시줄에는 현재 실행중인 응용 소프트웨어 혹은 실행중인 세부 창의 목록을 보여 주며, 선택시 해당 화면을 Workstation의 평면도 영역에 보여 줍니다.
****
전체 화면 영역은 현재 표시되고 있는 평면도가 Workstation의 평면도에서 어느 지역인지 표시해주며, Workstation 평면도에서 어떤 부분을 화면에 표시할 것인지 결정할 수 있습니다. 현재 보고 있는 화면이 Workstation 평면도에서 어느 지역인지 빨간색의 사각형으로 표시됩니다. Workstation 평면도가 확대 되어 있을 때, 이 빨간색 사각형을 클릭하고 드레그하여 보고자 하는 지역을 선택할 수 있습니다. 전체화면창은 그래픽 요소(아이콘, 기기등..)를 표시하지 않습니다.
평소에는 전체화면이 보이지 않을 수 있습니다. 전체화면 영역의 우측 상단 "삼각형" 혹은 "역삼각형"을 누르시면, 보기 혹은 숨기기 할 수 있습니다.
****
ONYXWorks의 가장 큰 장점중에 하나로, 평면도의 구성을 트리메뉴로 구성하여 각 건물별 혹은 구역별로 관리할 수 있도록 하고, 특히 해당 화면과 하위 화면에 발생한 이벤트의 색상을 대표적으로 보여줌으로써, 초대형 현장을 빠르게 감시하고 제어할 수 있도록 도와줍니다.
화면 이름의 앞에 있는 "+" 혹은 "-"를 클릭하시면, 하위 화면 목록을 보여주거나 숨길 수 있습니다.
****
화재 수신기와 같은 노드에서 ONYXWorks로 이벤트가 보고되어 되면, Workstation은 이벤트 정보를 "새로운 이벤트" 영역에 표시하고 Workstation은 이벤트의 타입에 맞는 음향을 재생합니다. 즉, "새로운 이벤트"는 운영자에 의해 확인되어지지 않은, Workstation에 의해 수신되어지고 보고되어진 이벤트입니다. 운영자가 해당 이벤트를 확인할 경우, 이벤트는 "확인된 이벤트" 목록으로 이동합니다. 해당 이벤트가 복구될 경우, 목록에서 사라지게 됩니다.
이때, 해당 이벤트를 발생시킨 기기를 빠르게 제어하시고자 할 경우, 목록에 마우스 오른쪽을 눌러 원하시는 명령을 실행하시기 바랍니다.
이벤트의 목록은 우선순위와 발생시각을 기준으로 정렬됩니다. 우선 순위는 아래와 같으며, 먼저 발생한 이벤트가 상단에 위치합니다.
우선 순위 : 화재경보 > 예비경보 > 보안경보 > 감시경보 > 장애 경보 > 조언 > 기타 이벤트 (순서는 "경보 요약"의 아이콘 순서 및 화재 수신기의 상태 LED 순서와 동일함)
만약 이벤트를 신뢰할 수 없을 경우(게이트웨이 또는 노드에 통신 장애가 있음을 의미), 아래 그림과 같이 새 이벤트 목록에서 해당 이벤트 앞에 *이 표시되어 집니다.
이때에는 해당 장애 목록에 마우스 오른쪽을 클릭하여, 해당 장애 목록을 지우시는 것이 좋습니다. 만약, 해당 장애가 실제 존재한다면 몇 분이내 다시 목록에 올라오게 됩니다.
새로운 이벤트 영역 우측상단의 아이콘에 대한 설명은 아래와 같습니다.
ONYXWorks 혹은 통합 수신기 (NCA, NCA-2)나 화재 수신기 (NFS-320, NFS-640, NFS2-630, NFS-3030, NFS2-3030)에서 아래의 명령들(ACKNOWLEDGE, SILENCE, RESET)을 실행할 경우, 해당 기기의 프로그램 혹은 설정에 따라 다르게 동작할 수 있습니다.
ONYXWorks는 제어권한을 가진 노드에 대해서만 명령을 실행할 수 있으며, 통합 수신기는 매핑(Mapping)된 노드에 대해서만 명령을 실행합니다. 화재 수신기는 연결된 기기에 대해서만 명령을 실행합니다. (화재 수신기가 Hybrid Mode일 경우, 매핑된 노드에 대하여 해당 명령을 수행할 수 있습니다.)
아래의 명령들은 ONYXWorks에서 실행되는 명령이므로, 제어권한을 가진 노드들에 대하여 비정상의 이벤트를 하나 이상 가진 노드에서만 해당 명령이 수행됩니다. 만약, 특정 수신기에서 아래의 명령들을 실행하고자 하실 경우, 해당 수신기에 연결된 기기의 아이콘(평면도 영역의 아이콘)을 마우스 오른쪽으로 눌러, 명령을 실행하여 주시기 바랍니다. 이에 관한 자세한 설명은 "마우스 우클릭 (Mouse Right Click)"을 참조하여 주시기 바랍니다.
확인 (ACKNOWLEDGE) : 발생한 이벤트에 대해 운영자가 확인했을 경우, 클릭하는 아이콘입니다.
이 아이콘을 클릭하면, 해당 이벤트는 "확인된 이벤트"로 이동하며, 수신기의 주음향 / 통합수신기의 주음향 / ONYXWorks의 이벤트 음향이 멈추게 됩니다. 아울러, 이 명령은 ONYXWorks의 운영 모드에 따라 다르게 동작할 수 있습니다. 자세한 사항은 "환경설정도구 (Configuration Tool)"를 참조하여 주시기 바랍니다.
음향정지 (SILENCE) : 발생한 이벤트에 의해 음향 기기가 동작한 경우, 이 아이콘을 눌러 해당 기기를 끌 수 있습니다.
하지만, 화재 수신기의 프로그램에서 해당 기기가 음향기기로 프로그램되지 않은 경우, 이 아이콘을 눌러도 꺼지지 않습니다. 음향 기기가 아닌 다른 기기까지 모두 끄거나 복구하는 것은 아래의 "복구 (RESET)"를 참조하여 주시기 바랍니다. 아울러, 이 명령은 ONYXWorks의 운영 모드에 따라 다르게 동작할 수 있습니다. 자세한 사항은 "환경설정도구 (Configuration Too)"를 참조하여 주시기 바랍니다.
복구 (RESET) : 발생한 이벤트의 상황이 모두 종료된 후에 수신기 및 기기를 정상상태로 되돌리는 명령입니다. (네트워크 복구 명령은 실행하기 위해서 최대 1분의 시간이 필요합니다.)
이 명령이 수행되고, 일부 자동으로 동작하는 기기가 정상 복구되지 못할 경우, 수신기는 다시 이벤트를 발생시키고, 프로그램에 의해 출력기기가 동작하게 됩니다. 즉, 연기감지기의 경우, 이 명령에 의해 복구를 시도하지만, 복구 후에 챔버내부의 연기가 프로그램 설정값을 넘기는 경우, 해당 감지기는 다시 화재이벤트를 발생시키게 됩니다. 아울러, 이 명령은 ONYXWorks의 운영 모드에 따라 다르게 동작할 수 있습니다. 자세한 사항은 "환경설정도구 (Configuration Too)"를 참조하여 주시기 바랍니다.
확인, 음향정지, 복구를 모두 실행하고자 할 경우, 확인 -> 음향정지 -> 복구의 순서로 실행하여 주시기 바랍니다. 복구를 먼저 실행할 경우, 해당 명령을 실행하는데 1분여의 소요시간이 필요하고, 그 소요시간 동안 다른 명령을 주어도 수신기에서 처리되지 않기 때문입니다.
****
운영자가 이벤트를 확인할 경우, 해당 이벤트는 새로운 이벤트 영역에서 확인된 이벤트 영역으로 이동하고, ONYXWorks의 음향 재생은 멈추게 됩니다. 즉, "확인된 이벤트"는 운영자에 의해 확인되어진, Workstation에 의해 수신되어지고 보고되어진 이벤트입니다. 만약 해당 이벤트가 복구될 경우, 목록에서 사라지게 됩니다.
이때, 해당 이벤트를 발생시킨 기기를 빠르게 제어하시고자 할 경우, 목록에 마우스 오른쪽을 눌러 원하시는 명령을 실행하시기 바랍니다.
이벤트의 목록은 우선순위와 발생시각을 기준으로 정렬됩니다. 우선 순위는 아래와 같으며, 먼저 발생한 이벤트가 상단에 위치합니다.
우선 순위 : 화재경보 > 예비경보 > 보안경보 > 감시경보 > 장애 경보 > 조언 > 기타 이벤트 (순서는 "경보 요약"의 아이콘 순서 및 화재 수신기의 상태 LED 순서와 동일함)
만약 이벤트를 신뢰할 수 없을 경우(게이트웨이 또는 노드에 통신 장애가 있음을 의미), 아래 그림과 같이 새 이벤트 목록에서 해당 이벤트 앞에 *이 표시되어 집니다.
이때에는 해당 장애 목록에 마우스 오른쪽을 클릭하여, 해당 장애 목록을 지우시는 것이 좋습니다. 만약, 해당 장애가 실제 존재한다면 몇 분이내 다시 목록에 올라오게 됩니다.
****
경보 요약 영역은 실행중인 새 이벤트와 확인된 이벤트를 타입별(우선순위에 의해 정렬된) 총 개수를 표시합니다.경보 요약 윈도우는 경보 요약 제목의 화살표를 클릭하여 표시하거나 숨길 수 있습니다.
경보 요약의 아이콘들을 클릭하여 해당 상태의 모든 포인트 목록을 평면도 영역에 대화창으로 표시하게 되며, 화면 하단의 출력 버튼을 클릭하여 목록을 프린트 할 수 있습니다.
하단의 출력을 실행하시면, 아래와 같이 프린트 할 수 있습니다.
ONYXWorks의 현재 시각은 Windows의 시간을 따라갑니다. 만약, 해당 ONYWorks가 판넬에 시간을 송신하는 타임키퍼(Time Keeper)일 경우, 해당 ONYXWorks는 판넬과 같은 시각을 가집니다.
자세한 사항은 "시스템 시계 (System Clock)"를 참조하여 주시기 바랍니다.
평면도 영역은 사용자에 의해 구성 가능한 화면 영역입니다.
이 개체는 시스템상의 물리적인 장치인 노드, 감지기, 중계기를 대표합니다. 아울러, 가상 소프트웨어 포인트인 Zone, Trouble Zone, Logic Zone, Special Zone, System Trouble을 표시할 수 있습니다.
아이콘은 아래 그림과 같이 포인트를 인지할 수 있는 주소 혹은 이름이 상단에 표시되며, 해당 포인트의 상태를 아래에 표시해 줍니다. 상단 및 하단의 표시할 내용은 "옵션 (Options)"을 참조하여 주시기 바랍니다.
포인트의 색상은 발생한 이벤트에 의해 결정되어지며, 사용자는 이벤트별 색상을 사전 설정해 놓을 수 있습니다.
자세한 사항은 "환경설정도구 (Configuration Tool)"를 참조하여 주시기 바랍니다.
****
하나의 포인트에 두 개 이상의 이벤트가 발생할 경우, 아래 그림과 같이 해당 아이콘의 우측에 숫자가 나타납니다. 해당 숫자는 발생한 이벤트의 총 갯수를 의미합니다.
아울러, 이때 아이콘의 색상은 우선순위가 높은 이벤트의 색상으로 변경됩니다. 우선순위가 낮은 이벤트를 확인하시려면, 해당 아이콘을 선택하시고, 상세설명를 확인하시기 바랍니다.
우선 순위 : 화재경보 > 예비경보 > 보안경보 > 감시경보 > 장애 경보 > 조언 > 기타 이벤트 (순서는 "경보 요약"의 아이콘 순서 및 화재 수신기의 상태 LED 순서와 동일함)

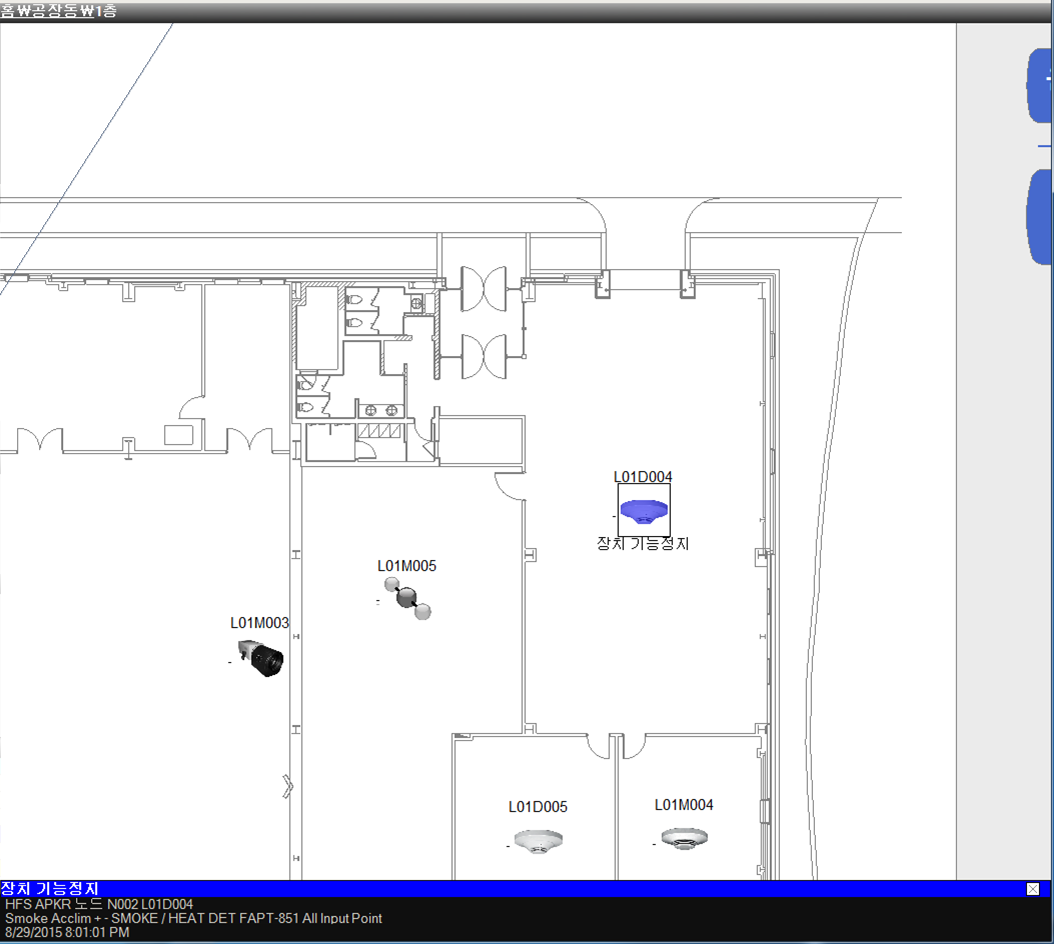

아이콘을 클릭하면 자세한 정보가 평면도 영역 하단에 표시됩니다.
표시되는 정보는 다음과 같습니다.
HFS APKR : 네트워크 표시이름 - ONYXWorks는 최대 200개의 멀티 네트워크를 지원합니다. 그러므로, 현재 선택된 장치가 어떤 네트워크에 속한 장치인지 인지 할 수 있도록 네트워크 이름을 표시합니다.
노드 N002 : 노드 표시이름 – 하나의 네트워크에는 최대 200개의 노드(CPU, DVC, Gateway)가 설치 가능하며, 현재 선택된 장치가 어떤 노드에 속한 장치인지 인지 할 수 있도록 노드 번호와 이름을 표시합니다.
L01D004 : 포인트의 주소 – 하나의 노드에서 해당 장치의 주소를 표시합니다.
Smoke Acclim + : 포인트 타입 – 소프트웨어 타입이라고도 부르며, 해당 포인트가 어떻게 동작하는지 확인하는 기능입니다. Somke Acclim +는 열연 복합 감지기를 의미합니다.
SMOKE /HEAT DET FAPT-851 All Input Point : 포인트 라벨 – 사용자가 입력한 포인트의 라벨 이름을 표시합니다.
8/29/2015 8:01:01 PM : 이벤트 발생 시각 – 이벤트의 발생시각입니다.
****
이 개체는 포인트나 이벤트를 찾아서 평면도를 이동할 수 있도록 도와줍니다.즉, 실행시 타겟의 화면으로 평면도 영역이 변경됩니다.
아이콘의 상단에 라벨을 표시하거나 숨길 수 있습니다. 자세한 사항은 "옵션 (Option)"을 참조하여 주시기 바랍니다.
화면이동 아이콘의 색상은 대상 화면에 발생한 이벤트에 의해 결정되어지며, 사용자는 이벤트별 색상을 사전 설정해 놓을 수 있습니다.
자세한 사항은 "환경설정도구 (Configuration Tool)"를 참조하여 주시기 바랍니다.

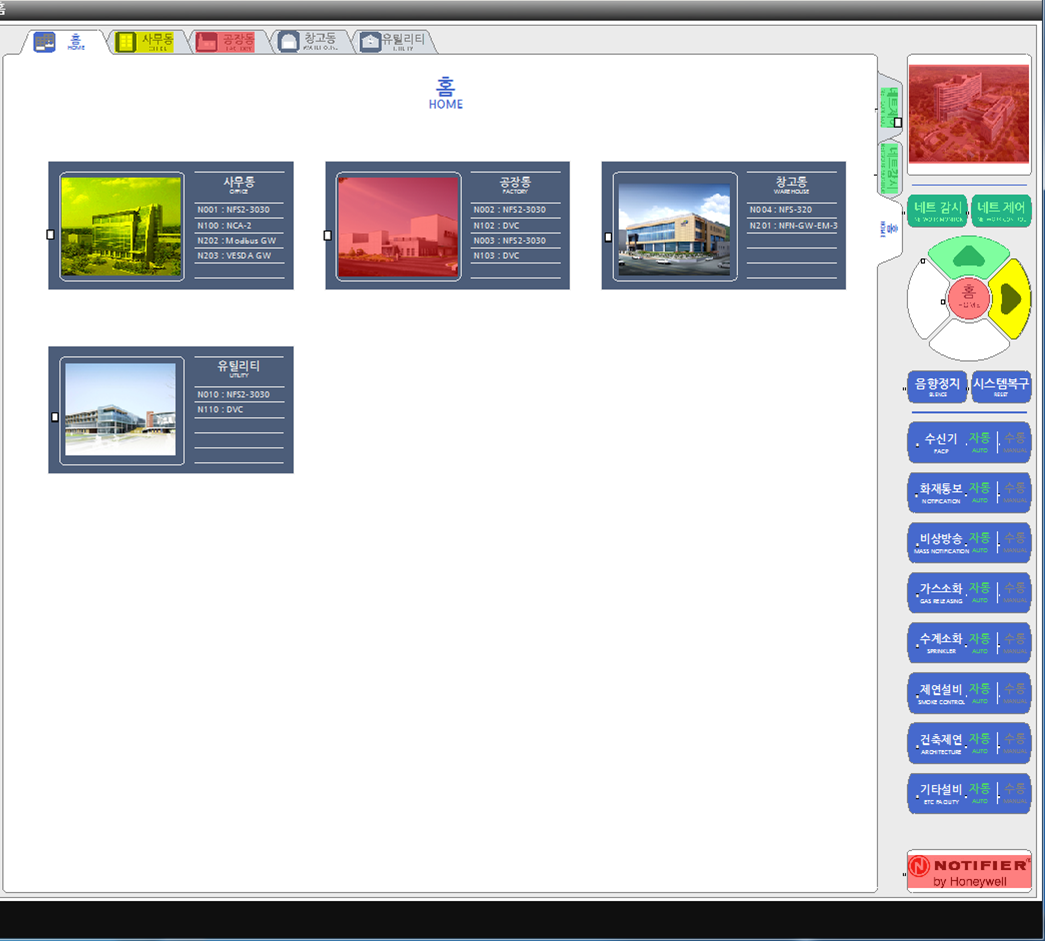

위의 화면에서 보듯이,공장동에 화재 경보가 발생했으며, 사무동에는 장애 이벤트가 발생했습니다. 이때, 평면도 영역에 있는 화면이동 아이콘이 해당 이벤트의 색상에 맞게 변경됩니다.
만약, 화면이동 아이콘의 색상을 변경하지 않고자 할 경우, 투명한 버튼을 이용하시기 바랍니다.
투명한 버튼은 내용이 빈 PNG파일을 생성하여 화면이동 아이콘의 개체로 사용하는 것으로, 클릭시 해당 화면으로 이동하지만, 대상 화면에 소속된 포인트 아이콘에 이벤트가 발생하여도 색상은 변경되지 않습니다.
대상 화면에 두 개 이상의 이벤트가 존재할 경우, 우선순위가 높은 이벤트 색상으로 변경됩니다.

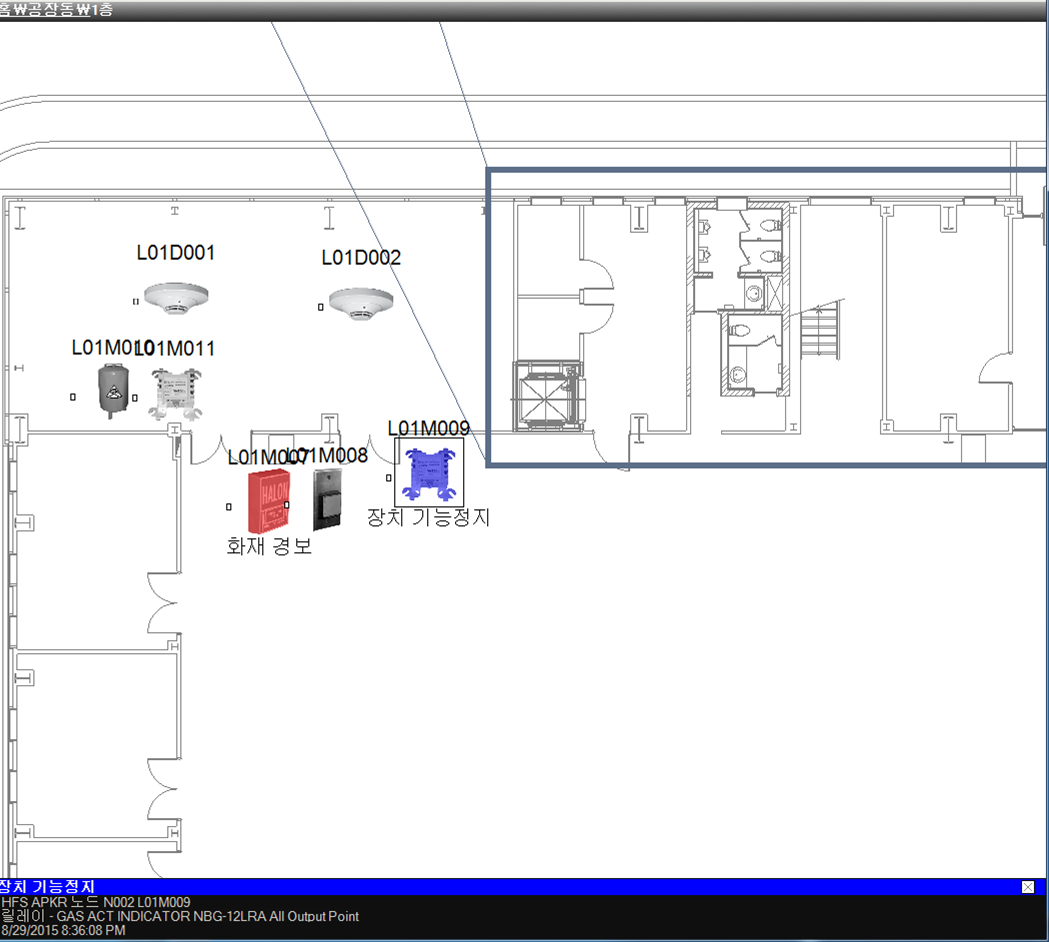

위와 같이 하나의 화면에 화재경보와 장치 기능정지가 동시에 존재할 경우, 아래와 같이 공장동으로 이동하는 화면이동 아이콘의 색상은 우선 순위가 높은 화재경보의 색상으로 변경됩니다.
매크로 버튼은 실행시, 여러가지의 명령을 한꺼번에 실행 할 수 있는 기능 버튼입니다. 이 버튼을 사용하기 위해서는 매크로 명령을 사전에 추가해야 합니다. 자세한 정보는 "환경설정도구 (Configuration Tool)"를 참조하여 주시기 바랍니다.
여러개의 주소형 기기에 각 각의 서로 다른 명령을 실행할 때 유용하게 사용할 수 있습니다. 예를 들어, 소화가스 설비의 점검을 위해 모든 솔레노이드 밸브의 기능정지 명령을 한번에 실행할 수 있습니다. 또한, 감지기들은 기능정지를 실행하고, 몇 개의 중계기는 기동하는 명령도 실현할 수 있습니다.
명령을 실행시, 아래와 같이 확인 창이 팝업될 수 있습니다. 이는 매크로 생성시에 적용 여부를 선택할 수 있습니다.
매크로 버튼으로 구현 가능한 명령은 "확인, 음향정지, 복구, 기능정지, 기능연동, 기동, 정지, Zone 기동, Zone 정지"입니다.
매크로 기능은 상태 정보가 없으므로, 색상이 변경되지 않습니다.
오디오 버튼은 실행시 특정 오디오 파일을 실행해주는 기능입니다.
오디오 버튼은 상태 정보가 없으므로, 색상이 변경되지 않습니다.
****
정보 라벨 아이콘은 실행시 특정 "텍스트", "그림", "오디오", "비디오"를 실행하는 아이콘입니다.
위험물 저장소, 소화설비의 이름 등의 정보를 평면도에 표시하고, 그 상세 정보 혹은 설비의 사진을 링크걸어 줄 수 있습니다.
오디오 버튼은 상태 정보가 없으므로, 색상이 변경되지 않습니다.
