메인 메뉴
ONYXWorks 3의 주 메뉴와 하위 메뉴에 관한 설명입니다.

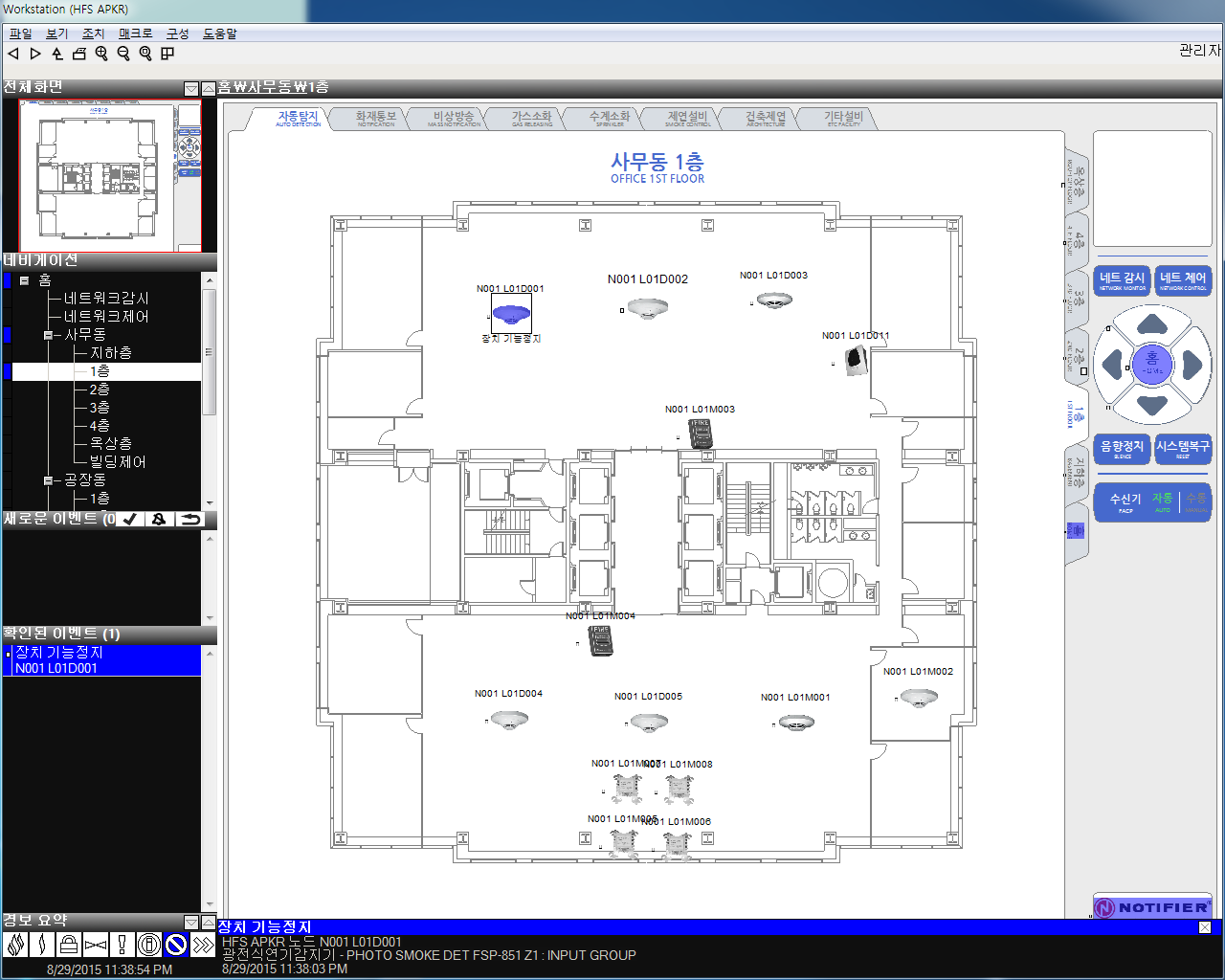

ONYXWorks의 메뉴구성은 아래와 같습니다.
메뉴 구성
파일
로그인
과거기록 입력 추가…
인쇄
평면도 영역
이벤트
종료
보기
텍스트 모드
과거기록
시스템…
장치 찾기
무장/무장해제 포인트
배경 동작
1인 점검 포인트 (3.24 버전 이상)
조치
사인
매크로
구성
환경설정 도구
감시 프로필...
옵션...
과거기록 데이터베이스 백업하고 지우기
도움말
정보
로그인
Workstation을 사용하기 위해서는 관리자가 발급한 혹은 설치시 발급된 관리자의 계정으로 로그인을 실행해야 합니다. 로그인을 하지 않을 경우, 감시 및 제어 권한이 제한됩니다.

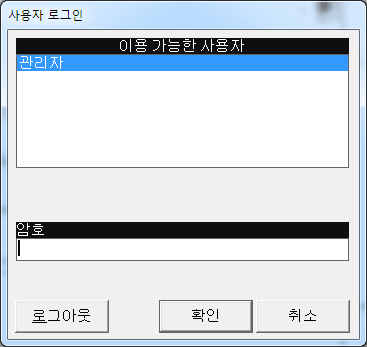

실행시 아래와 같이 사용자를 선택하고, 암호를 입력할 수 있는 창이 팝업됩니다.
관리자 초기 암호는 설치시 입력된 암호입니다. 암호를 잊으신 경우, 판매 대리점에 기술지원을 요청하시기 바랍니다. 제조사에서는 해당 암호를 확인 혹은 변경할 수 없습니다.
로그인을 실행하고 나면, 아래와 같이 툴바 메뉴의 오른쪽에 "사용자 계정" 이름이 출력됩니다.
로그아웃을 실행하려면, 메인 메뉴에서 로그인을 다시 실행해야 합니다.
이 창에서 좌측의 "로그아웃" 버튼을 클릭하시면, 로그아웃을 실행하게 됩니다.
로그인을 하지 않았거나 로그아웃을 실행한 경우, 아래와 같이 툴바 메뉴의 오른쪽에 "로그아웃"이 출력됩니다.
과거기록 입력 추가
과거기록 입력 추가는 운영자가 원하는 메세지를 과거기록에 추가하는 기능입니다. 운영자가 원하는 문자를 입력할 수 있습니다.
운영자의 조치 사항을 입력하거나, 점검 시작/완료, 공사 시작/완료 등.. 과거기록에 주석을 추가하는 기능입니다. 특히, 점검이나 공사와 같은 중요 정보를 넣어 주시면, 향후 과거기록 분석시에 많은 도움이 됩니다.

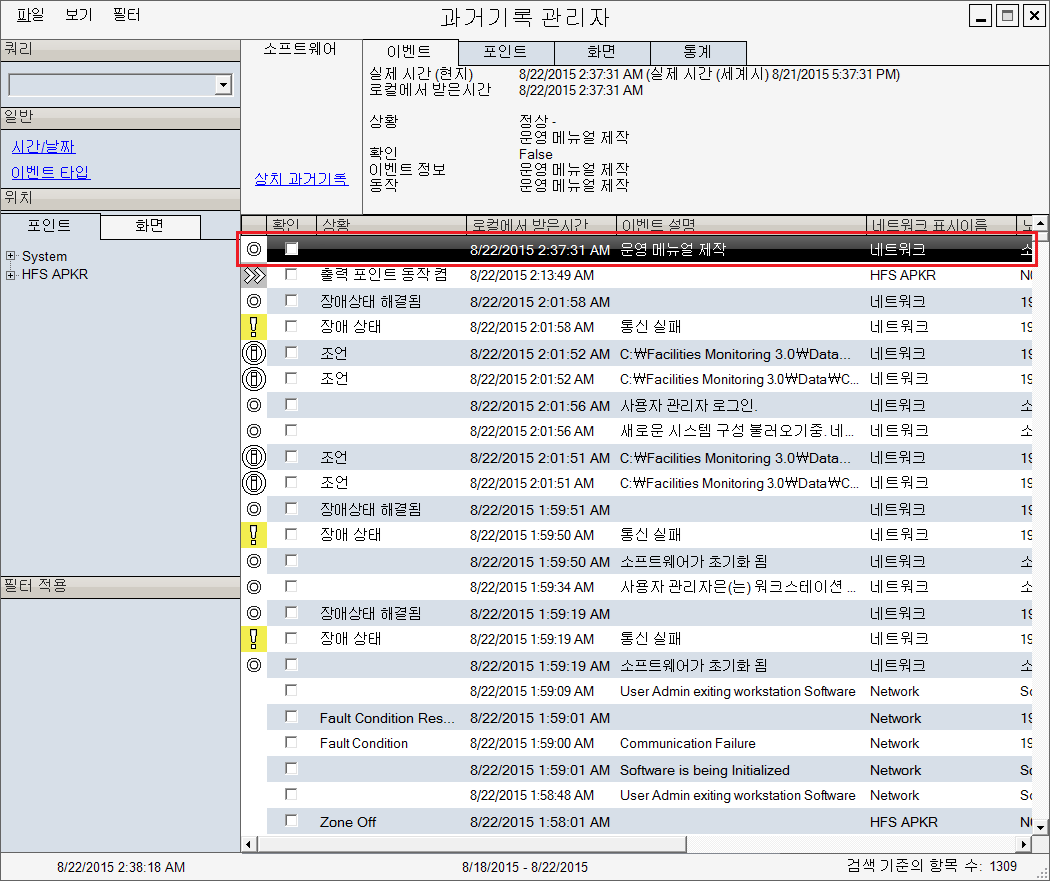

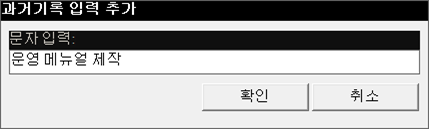

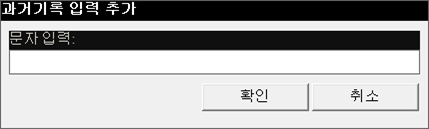

예를 들어, 위와 같이 문자 입력에 "운영 메뉴얼 제작"이라는 문장을 입력하고 "확인"을 누르시면, 과거기록에 해당 내용이 아래와 같이 기록됩니다.
평면도 인쇄
평면도 인쇄는 화면의 우측 평면도 영역을 눈에 보이는 그대로 출력하는 기능입니다.
인쇄시 설치된 윈도우 프린터가 필요합니다. 만약, 윈도우 프린트가 없다면 "Bullzip"을 이용하시면 아래와 같이 PDF파일로 출력하실 수 있습니다. PDF 파일로 인쇄시, 화질이 그리 좋지 못합니다. 경우에 따라서, 화면 캡쳐(Screen capture)의 화질이 더 좋을 수 있습니다.
이벤트 인쇄
이 기능을 사용하시려면, 전산 용지를 걸어 연속적으로 출력하는 전용의 프린터가 필요합니다.
아래의 호환가능한 프린터를 구매하시고, 장치드라이버를 설치해야 합니다. 프린터 설치 및 장치 드라이버의 설치는 해당 제품의 메뉴얼을 참조하여 주시기 바랍니다.
PRN-7 Desktop Serial Interface Printer
이벤트 프린터에 출력되는 내용은 "구성->옵션->이벤트 프린터"에 선택된 형식으로 출력되며, 출력 형식은 "구성->옵션->출력"에서 설정 가능합니다.
자세한 사항은 "옵션 (Option)"을 참조하여 주시기 바랍니다.
종료
ONYXWorks의 Workstation 을 종료합니다.
실행시 위의 확인 창이 팝업됩니다. "예"를 선택하면, 프로그램이 종료되며, 경우에 따라 컴퓨터가 종료될 수 있습니다.
텍스트 모드
텍스트 모드를 실행하시면, 평면도 영역이 화면에서 사라지며, 새로운 이벤트와 확인된 이벤트 그리고 경보 요약 영역만 화면에 표시됩니다.
그래픽 보기에 비해, 목록에 보다 자세한 정보가 출력됩니다.
취소하시려면, "보기->그래픽보기"를 실행하여 주시기 바랍니다.
과거기록
ONYXWroks가 소속된 네트워크에서 발생한 과거기록을 보는 기능입니다.
자세한 사항은 응용소프트웨어의 "과거기록 관리자(History Manager)"를 참조하여 주시기 바랍니다.
시스템
시스템 메뉴는 네트워크에 연결된 모든 기기의 정보를 제공해 줍니다.

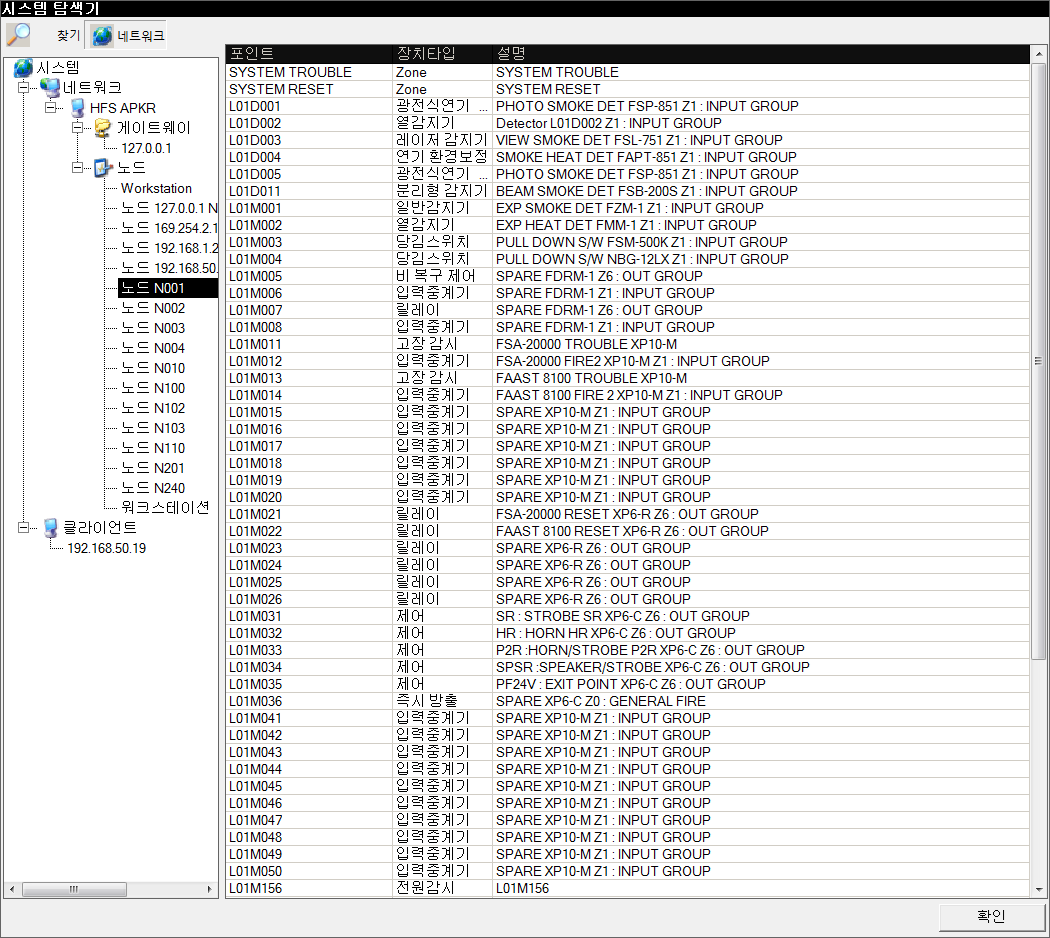

아래와 같이 특정 노드(수신기)를 클릭하시면, 설치된 포인트의 목록을 확인하실 수 있습니다. 아래의 포인트에 마우스 오른쪽을 누르시면, "확인 / 음향정지 / 복구 / 기능정지 / 기능연동/ 기동 / 정지" 등의 명령을 실행할 수 있습니다. "찾기"를 누르시면, 아래의 "장치 찾기"로 이동합니다.
장치 찾기
장치 찾기는 네트워크에 소속된 기기들을 대상으로 "장치의 포인트 주소", "장치 타입", "설명(라벨)"에 포함된 키워드를 검색합니다.
예를 들어, 아래와 같이 "Smoke"를 키워드로 검색하면, 연기감지기들을 검색하실 수 있습니다.
무장/무장해제 포인트
본 기능은 보안 포인트에 대한 기능으로, 무장 혹은 무장해제된 포인트들의 목록을 출력해 줍니다.
국내에서는 사용하지 않으므로, 상세한 설명은 생략합니다.
배경 동작
배경 동작은 동작(활성화)중인 Zone, Trouble Zone, Logic Zone과 같은 소프트웨어 포인트의 목록으로 보여 줍니다. 아래의 출력 기능을 이용하여 목록을 출력 할 수 있습니다.
아울러, 해당 포인트를 마우스 오른쪽으로 누르시면, "확인 / 음향정지 / 복구" 등과 같은 명령을 수행할 수 있습니다.
1인 점검 포인트
현재 동작중인 1인 점검 포인트의 목록을 보여 줍니다.
1인 점검 중인 포인트가 있을 경우, 아래와 같이 실행됩니다.
VeriFire Tools 구동
VeriFire Tools 구동은 ONYX 시리즈의 판넬(NFS-320, NFS-640, NFS2-640, NFS-3030, NFS2-3030)의 프로그램을 위한 VeriFire Tools을 호출하는 기능입니다.
윈도우의 시작 프로그램을 통해 실행하는 것과 ONYXWorks의 메뉴를 통해 실행하는 것의 차이는 없습니다. ONYXWorks의 운영자 메뉴얼에서는 VeriFire Tools의 사용방법에 대해 취급하지 않습니다.
매크로

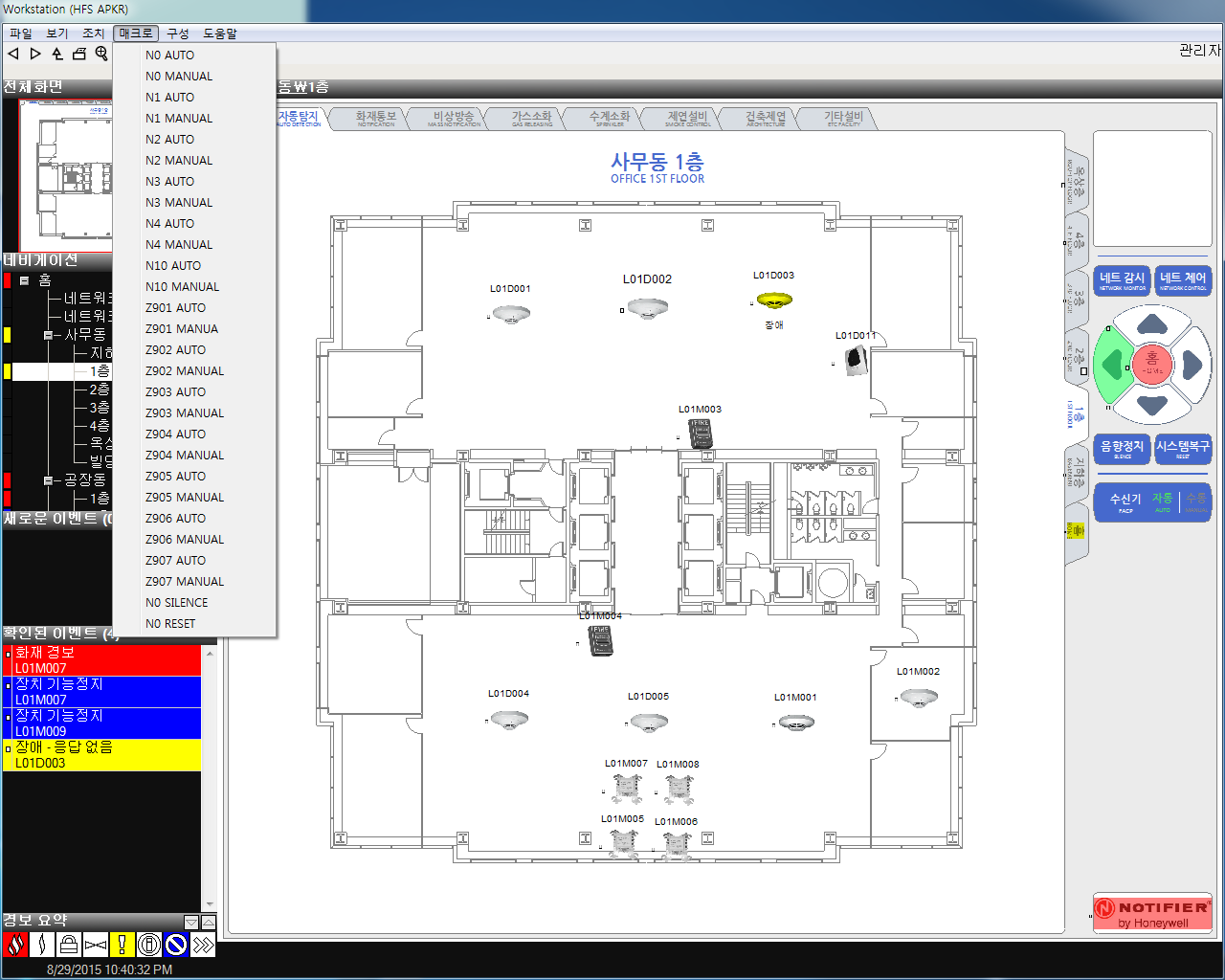

매크로 기능은 사전에 설정된 매크로의 목록을 보여주며, 클릭시 해당 매크로가 실행됩니다.
이 매크로 기능을 평면도에 버튼으로 넣을 수 있습니다. 매크로 버튼에 관한 자세한 사항은 "매크로 버튼 (Macro Button)"을 참조하여 주시기 바랍니다. 매크로 버튼보다 화재와 같은 상황이 발생되었을때, 빠르게 제어하기 위해 제공되는 기능이며, 원하지 않는 실행을 하지 않도록 주의하여 주시기 바랍니다. 원하지 않은 실행을 막기 위해 매크로는 확인 기능을 사용할 수 있습니다. 보다 자세한 사항은 "환경설정도구 (Configuration Tool)"의 "화면 구성 (Screen Configuration)", "매크로 (Macro)"를 참조하여 주시기 바랍니다.
환경설정도구
"환경설정도구"는 네트워크 구성, 사용자 계정, 화면 구성등과 같은 ONYXWorks 설정을 위한 응용 소프트웨어인 "환경설정도구"를 호출하는 기능입니다.
윈도우의 시작 프로그램에서 구동하는 것과, ONYXWorks의 메뉴를 통해 구동하는 것은 차이가 있습니다. 윈도우 시작 프로그램을 통해 "환경설정도구"를 직접 실행할 경우, ONYXWorks에 탑재된 시스템 파일 혹은 ONYXWorks에 탑재되지 않은 시스템 파일을 선택하여 불러 올 수 있으며, 인터넷으로 연결된 다른 ONYXWroks에 시스템 파일을 보낼 수 있습니다. 하지만, ONYXWorks의 메뉴를 통해 구동할 경우 ONYXWorks에 탑재된 시스템 파일의 수정 및 저장만 가능합니다. 자세한 사항은 응용 소프트웨어의 "환경설정도구 (Configuration Tool)"를 참조하여 주시기 바랍니다.
감시 프로필

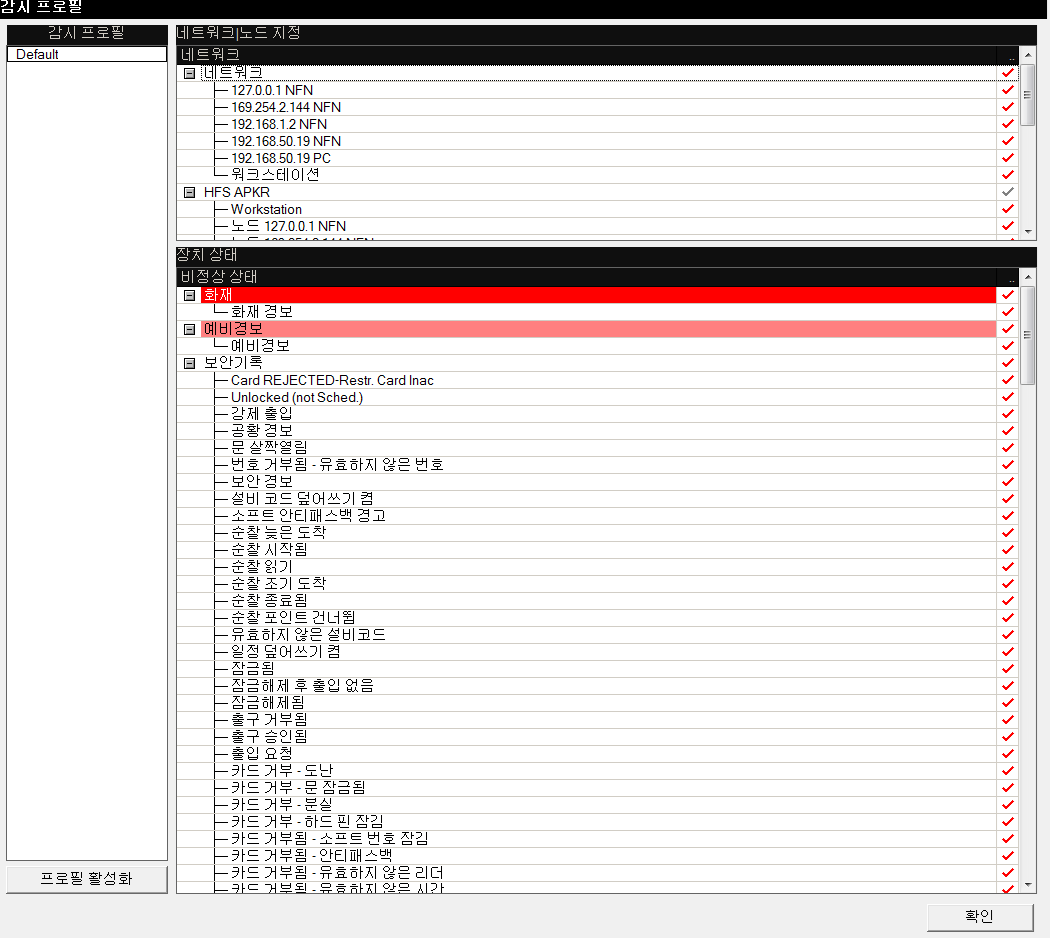

감시 프로필은 관리자에 의해 발급된, 본인의 계정에 부여된 감시 프로필의 세부 정보를 보여줍니다.
왼쪽의 감시 프로필은 본인의 계정에 적용된 프로필의 이름을 보여 줍니다. 오른쪽의 네트워크 노드 지정은 적용된 프로필의 네트워크 권한을 보여 줍니다. 만약, 본인의 계정으로 특정 노드를 감시 할 수 있는 권한이 없다면, 해당 노드 옆에 "X"표시가 출력됩니다. 반대인 "V"는 감시 권한이 있음을 의미합니다. 아울러, 오른쪽의 "장치 상태"는 장치 타입에 대한 감시 프로필 권한을 보여 줍니다.
옵션
옵션은 ONYXWorks의 운영에 관한 선택사항이 모여있는 메뉴입니다. 실행시 아래와 같은 화면이 평면도 영역에 표시됩니다.
일반
이벤트 라벨
포인트 아이콘의 라벨표시 방법을 선택합니다.
선택을 변경할 경우, 아래와 같이 출력됩니다.
네트워크 라벨
노드라벨
포인트 라벨
결과
없음
없음
없음
네트워크 표시이름
노드 표시이름
포인트 표시이름
없음
노드번호
포인트 번호
없음
없음
포인트 번호
아이콘 라벨
"없음"으로 선택하면, 아이콘의 모든 라벨이 출력되지 않습니다.
"설명"을 선택할 경우, 해당 아이콘에 입력된 라벨이 출력됩니다.
"이벤트 라벨"을 선택할 경우, 위에서 설정한 이벤트 라벨에 따라 출력됩니다.
과거기록 백업
과거기록 파일의 백업 주기 및 보관 기간을 선택할 수 있습니다.
과거기록 백업 수행 기간 (날짜) : 기능정지 / 1 ~ 62
"기능정지"를 선택하실 경우, 과거기록 파일은 자동 백업되지 않습니다. 수동 백업이 실행될때까지 ONYXWorks는 하나의 데이터베이스에 이벤트의 내용을 기록합니다. 하지만, 컴퓨터의 리소스 및 윈도우의 설정에 따라 10만건 이상의 과거기록은 시스템에 과부하를 발생시키고, ONYXWrorks의 고장을 발생시킬 수 있습니다.
백업후 기록 보관기간(일) : 0 ~ 30
기타
ONYXWorks의 기타 옵션입니다.
비정상 장치만 보기
활성화 시킬 경우, 평면도 영역에서 정상 상태의 포인트 아이콘은 보여주지 않는 기능입니다.
확인 후 다음 이벤트 자동 활성화
확인되지 않은 2개 이상의 이벤트가 있고, 목록상 첫번째 이벤트에 대해 "확인"을 실행했을 때, 두번째 이벤트가 발생한 기기로 화면이 자동 이동할 것인지 설정하는 기능입니다.
새로운 이벤트가 발생할 때, 해당 이벤트를 발생시킨 기기가 속한 화면으로 이동하는 것은 아래의 "이벤트시 화면 자동 이동"을 참조하여 주시기 바랍니다.
이벤트시 화면 자동 이동
어떤 기기에서 이벤트가 발생할 때, ONYXWorks의 평면도 영역이 해당 평면도를 보여줄 것인지 선택하는 설정입니다.
해당 평면도로 이동하고 난 후에 기기를 확대할 것인지 확대하지 않을 것인지는 시스템 파일에 저장된 정보에 따라 실행됩니다. 확대 옵션을 변경하고자 하실 경우, 판매대리점에 기술지원을 요청하시기 바랍니다.
판넬에서 설명 가져오기
하나의 주소형 기기가 있을 경우, ONYXWorks에 입력된 라벨이 있고 판넬의 포인트 프로그램에 입력된 라벨이 있습니다. 이때, ONYXWorks에서 입력된 라벨 정보를 버리고, 판넬의 포인트 프로그램에 입력된 라벨로 복사해오는 기능입니다.
ONYXWorks와 판넬의 시스템 언어가 동일할 경우 사용할 수 있지만, 두 언어가 서로 다를 경우 활성화시키지 말아야 합니다.
Workstation 종료시 컴퓨터 종료
ONYXWorks의 감시 제어 프로그램인 Workstation을 종료할 때, 윈도우 및 검퓨터를 종료하는 기능입니다.
아이콘 자동 생성 폴더 숨기기
ONYXWorks 시스템은 수동으로 포인트 아이콘을 생성할 수도 있고, 자동으로 아이콘을 생성할 수도 있습니다. ONYXWorks가 판넬과 연결된 경우, ONYXWorks는 자동으로 포인트의 아이콘을 생성하게 되는데, 이때 자동으로 추가된 포인트 아이콘은 특정 폴더에 모두 저장됩니다. 이 폴더를 볼 것인지 않을 것인지를 선택하는 설정입니다.
활성화 시킨 경우
아래 화면에서 보듯이 네비게이션(트리메뉴)에 사용자가 추가한 화면 목록만 출력합니다.
비활성화 시킨 경우
아래와 같이 사용자가 추가한 화면과 시스템이 추가한 화면이 모두 보이게 됩니다.
화면이동 아이콘 라벨 보기
화면이동 아이콘을 추가할때 입력한 아이콘의 라벨을 보여줄 것인지 선택하는 설정입니다.
아래와 같이 화면이동 아이콘에 이동할 화면의 이름을 작성해둔 경우, 비활성화 시켜 두는 것이 좋습니다.
아이콘에 대상화면의 이름이 입력된 경우
활성화 시킬 경우, 화면 이동 아이콘의 이름을 아이콘 하단에 출력합니다.
이메일과 호출기 사용
이메일 혹은 호출기를 이용하여 운영자에게 이벤트를 전송할때 사용하는 기능입니다.
이메일을 사용할 경우, 별도의 SMTP서버가 있어야 하며 해당 서버가 이 서비스를 지원해야 가능합니다. (아웃룩으로 메일 보내기를 지원하는 서버 및 계정은 사용가능합니다.)
호출기는 사용하지 않은 관계로 생략합니다. (여기서 호출기는 삐삐입니다.)
과거기록으로 부터 제어 포인트 켬, 포인트 동작과 Zone 켬을 생략
과거기록에 기록되는 정보가 너무 많을 경우, 제어 포인트 (출력중계기등..)의 켜짐, 포인트 동작과 Zone (소프트웨어 포인트)의 동작 유무 이벤트를 과거기록에 저장하지 않은 기능입니다. 사용하실 경우, 출력 중계기가 동작한 시각의 정보를 알 수 없으므로, 비활성화 시켜 주시기 바랍니다.
활성화 된 경우, 원하지 않은 기기의 동작 혹은 오작동에 대한 원인 조사 분석이 힘들거나 불가능할 수 있습니다.
사용자 특징
확인안된 이벤트 경보 구성
이베트가 발생하고, 일정시간(3분 ~ 60분)이 지나도록 운영자가 확인 명령을 실행하지 않을 경우, 특정 매크로를 실행하는 기능입니다.
아쉽게도, 일정 시간이 지난후 매크로를 이용하여 해당 이벤트에 확인 명령을 자동으로 실행하는 기능은 구현되지 않습니다. 하지만, 운영자가 확인명령을 수행하지 않을 경우, 자리를 비운 것으로 보고 특정 출력 기기(예 : 타워램프)를 동작시키는 것은 가능합니다. 사용하려면, 확인안된 이벤트 감시 사용을 먼저 활성화 시켜 주어야 합니다.
보안기록
사용자 대응
사용자 대응은 평면도 영역에서 특정 "포인트 아이콘"을 마우스 오른쪽으로 눌러 운영자의 대응조치를 쉽게 입력할 수 있도록 사전에 이미 설정해 놓는 기능입니다.

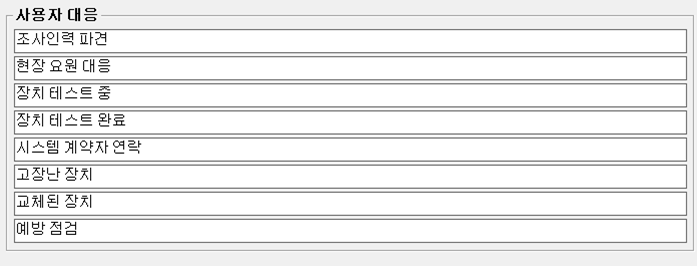

위는 기본값으로, 포인트 아이콘을 눌렀을때 아래와 같이 출력됩니다.
이벤트 프린터
이벤트 프린터로 출력할 것인가를 선택하고, 기존에 만들어 놓은 출력 형식을 선택할 수 있습니다.
기능 연동
기능연동 : 이벤트 프린터가 동작합니다.
기능정지 : 이벤트 프린터의 기능을 정지합니다.
감시 프로필
기 설정된 감시 프로필을 선택해야 합니다. 선택된 감시 프로필의 설정에 따라 이벤트를 출력합니다. 즉, 감시 혹은 보안 기능에 대해 프로필이 활성화 되어 있지 않으면, 해당 이벤트는 프린터를 통해 출력되지 않습니다.
이는 현재 ONYXWorks의 사용자에게 부여된 프로필과 같을 필요가 없습니다. 즉, 운영자는 감시 혹은 보안 이벤트를 감시하고, 이벤트 프린터의 출력은 하지 않도록 설정할 수 있습니다.
출력 형식
"도구->옵션->출력 형식"에서 생성해둔 출력 형식을 선택합니다. 날짜, 시간, 등 프린터를 통해 출력될 내용을 선택할 수 있습니다.
샘플 출력
위에서 선택된 출력 형식에 맞는 프린터 출력 샘플을 보여 줍니다.
출력
이벤트를 이메일, 호출기, 이벤트 프린터 등으로 출력할때, 출력되는 형식을 사전에 설정하는 페이지입니다.
형식 추가하기
새로운 출력 형식을 추가하는 방법입니다.
"형식 추가"를 클릭합니다.

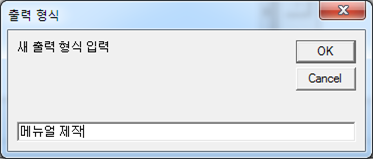

출력 형식의 이름을 입력합니다. (본인이 기억할 수 있도록 입력하시기 바랍니다.)
"OK"를 클릭합니다.
화면 좌측의 "이용가능 필드"는 사용 가능하지만 선택하지 않은 것으로, 해당 필드는 이벤트 프린트 출력시 프린트되지 않습니다.
화면 우측의 "형식 필드"는 이벤트 프린트 출력시 프린트되는 대상 필드입니다.
아래의 아이콘을 이용하여 좌측의 목록을 우측으로 이동하거나, 반대로 우측에서 좌측으로 이동합니다.
네트워크 표시 이름 : ONYXWorks에 입력한 네트워크 표시 이름으로 단일 네트워크를 사용할 경우 (NFN-GW-EM-3가 설치되지 않은 경우), 선택하지 말아 주시기 바랍니다.
네트워크의 표시 이름을 변경하시려면, "환경설정도구->네트워크 구성"을 참조하시기 바랍니다.
노드 표시 이름 : 노드 번호가 아닌, NFS2-3030 혹은 NFS-320, DVC 의 노드 표시 이름을 의미합니다. (판넬 프로그램시의 라벨 이름이 아닙니다.)
네트워크의 표시 이름을 변경하시려면, "환경설정도구->네트워크 구성"을 참조하시기 바랍니다.
동작 : 해당 기기의 동작인지 정상인지를 표시합니다.
사용자 정의 : 아래의 "사용자 정의 메세지"에 입력한 내용이 출력됩니다.
상황 : 해당 기기의 상황을 표시합니다.
설명 : 해당 기기의 설명을 표시합니다.
실제 시간 : 해당 이벤트가 발생한 노드(판넬)의 시간입니다.
장치타입 : 해당 이벤트가 발생한 장치의 종류를 표시합니다. (예 : 게이트웨이, 광전식 감지기, 출력 중계기 등…)
이하 보안 기능에 해당하므로, 생략..
주의 사항
너무 많은 필드를 선택할 경우 용지를 많이 사용하게 되므로, 꼭 필요한 필드만 선택해야 합니다.
특히, 보안 기능을 사용하지 않을 경우, "카드 번호", "카드 설비 코드", "카드 시간"은 형식 필드에 넣지 않도록 주의하시기 바랍니다.
형식 삭제하기
생성된 출력 형식을 삭제하는 기능입니다.
"출력 형식"아래의 드롭다운 메뉴에서 삭제하시고자 하는 출력 형식을 선택합니다.
"형식 삭제"를 클릭합니다.
"예"를 누릅니다.

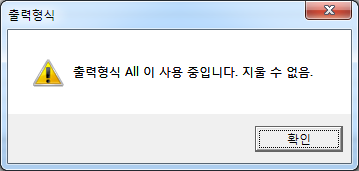

만약, 선택하신 출력형식이 이벤트 프린터에 사용하도록 선택된 경우, 아래와 같은 경고창이 발생합니다.

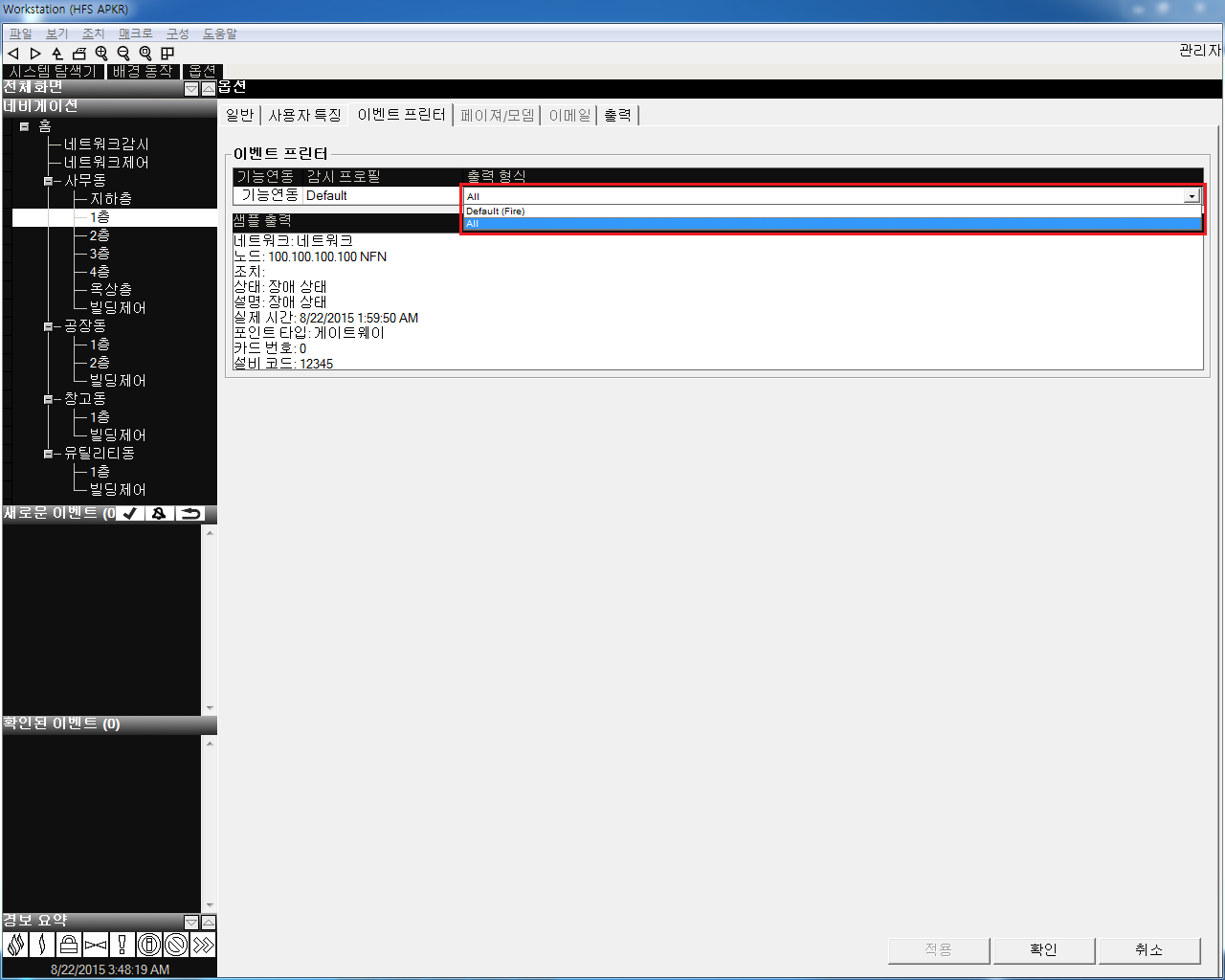

이 경우 "도구->옵션->이벤트 프린터"로 이동하시고, 아래와 같이 현재 사용중인 출력 형식을 다른 것으로 선택하여 주시고, 다시 삭제를 실행하시기 바랍니다.
과거기록 수동 백업하기
"과거기록 데이터베이스 백업하고 지우기"와 동일한 기능입니다.
현재 사용중인 " C:\Facilities Monitoring 3.0\Data\Workstation\ History.mdb"을 HIS파일로 백업하고, "History.mdb"파일을 지우는 수동 명령입니다.
옵션에 따라 10만건 이상이 되면, 자동으로 백업하는 기능과 실행하는 명령은 동일합니다.
수동 명령이므로, 아래의 확인창에 "예"를 클릭해야만 실행됩니다.
실행시에 아래와 같이 안내창이 팝업됩니다.
실행이 되고 난 후 아래의 과거기록 보관 폴더를 확인해 보시면, "History.mdb"파일의 내용은 모두 지워졌으며, "20150830.HIS" 파일이 새로 생성되었습니다.
정보
정보는 Workstation 소프트웨어의 정보를 제공합니다.

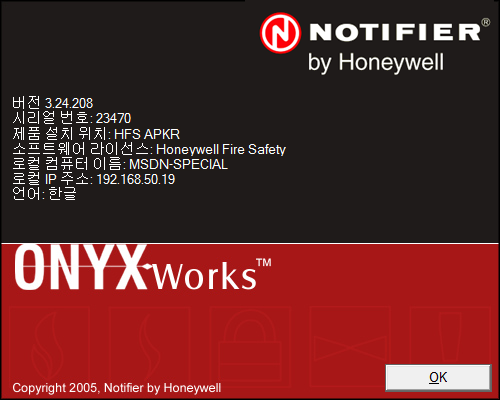

제공되는 정보는 다음과 같습니다.
버전 : ONYXWorks의 설치 버전
시리얼번호 : 설치된 USB 동글키의 일련 번호
제품 설치 위치 : 설치된 현장명
소프트웨어 라이선스 : 설치된 시스템의 브랜드
로컬 컴퓨터 이름 : Workstation이 설치된 컴퓨터의 이름
로컬 IP 주소 : ONYXWorks의 IP 주소
언어 : ONYXWorks의 시스템 언어
