아래는 ONYXWorks에서 발생하는 이벤트의 종류로 우선순위에 따라 설명합니다.
동작시 화재이벤트를 발생하도록 프로그램된 주소형 기기가 동작할 경우, 화재 경보 이벤트가 발생됩니다.
아나로그 감지기의 경우 프로그램에서 설정된 값 보다 측정값이 높아서 발생합니다. 중계기의 경우 연결된 기기가 동작하여 중계기 2차의 배선을 단락(Short)시키거나 단선(Open)시켜서 발생합니다. (보통 단락에 의해 화재가 발생하나, 포인트 프로그램에 따라 단선시에 화재가 되는 기기도 있습니다.)
화재경보는 래칭(잠금, Latching)타입으로 한번 발생하면, 복구(Reset)을 실행하지 않는 한 자동 복구되지 않습니다.
동작시 화재이벤트를 발생하도록 프로그램된 감지기에서 측정된 값이 화재 설정값보다는 낮지만 예비경보 설정값보다 높아 발생합니다.
중계기는 일반 감지기용 중계기(FZM-1)의 경보 확인(Alarm Verification)기능을 사용할 경우, 발생될 수 있으며, 아나로그 인터페이스 중계기(FMM-4-20)에서도 발생할 수 있습니다.
예비경보는 래칭여부를 프로그램으로 설정 가능합니다. 즉, 예비경보는 자동복구 되지 않거나, 자동복구 될 수 있습니다.
# 예비경보 이벤트 동작한 아이콘 화면
동작시 보안 이벤트를 발생시키도록 프로그램된 중계기가 동작할 경우, 보안 이벤트가 발생됩니다.
동작시 감시 이벤트를 발생시키도록 프로그램 된 주소형 기기가 동작할 경우, 감시 이벤트가 발생됩니다.
감지기, 중계기 모두 감시로 프로그램 가능합니다.
주소형 기기, 화재 수신기, ONYXWorks등에서 장애가 발생했거나, 동작시 장애 이벤트가 발생하도록 프로그램한 중계기가 동작할 경우 발생합니다.
장애 이벤트가 발생했다고 해당 기기가 고장났다고 볼 수는 없습니다. 즉, 일시적인 장애상태였다가 정상으로 복구될 수 있습니다. 모든 장애 이벤트는 장애 이벤트의 발생원인이 제거 되면, 자동으로 복구됩니다.
ONYXWorks 시스템 내부에서 발생된 이벤트로 운영자가 참고해야 하는 이벤트로 어떠한 조치가 필요한 것은 아닙니다.
다음과 같은 조언 이벤트가 발생될 수 있습니다.
과거기록이 백업되고 새로운 과거기록 파일이 생성된 경우
운영자가 복구 버튼을 눌렀으나 미확인된 화재 경보가 있어 실행할 수 없는 경우
운영자가 복구 버튼을 눌렀으나 네트워크에 비정상의 기기가 없어 복구할 대상이 없는 경우
운영자가 음향정지 버튼을 눌렀으나 음향정지할 대상이 없는 경우
조언 이벤트는 운영자의 "확인" 기능이 필요하지 않습니다.

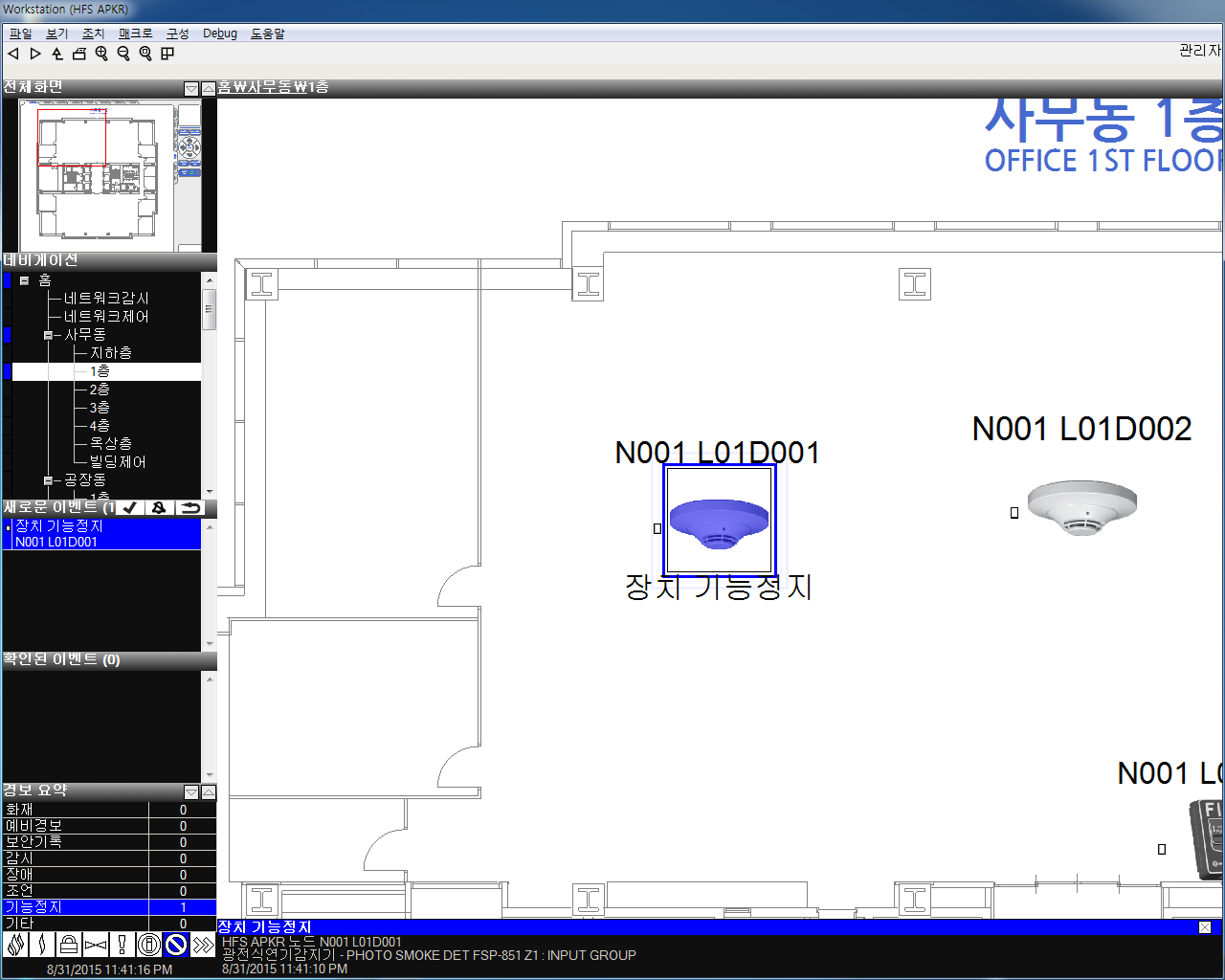

주소형 기기의 기능을 일시정지 시킨 경우로 해당 주소형 기기는 이벤트를 발생시킬 수 없게 됩니다. 하지만, 감지기의 감시 기능 혹은 중계기의 감시 기능은 계속 동작합니다.
Zone, Trouble Zone, Logic Zone과 같은 가상 소프트웨어도 기능정지 명령이 실행될 수 있으며, 실행될 경우 해당 Zone의 값은 변경될 수 없게 됩니다.

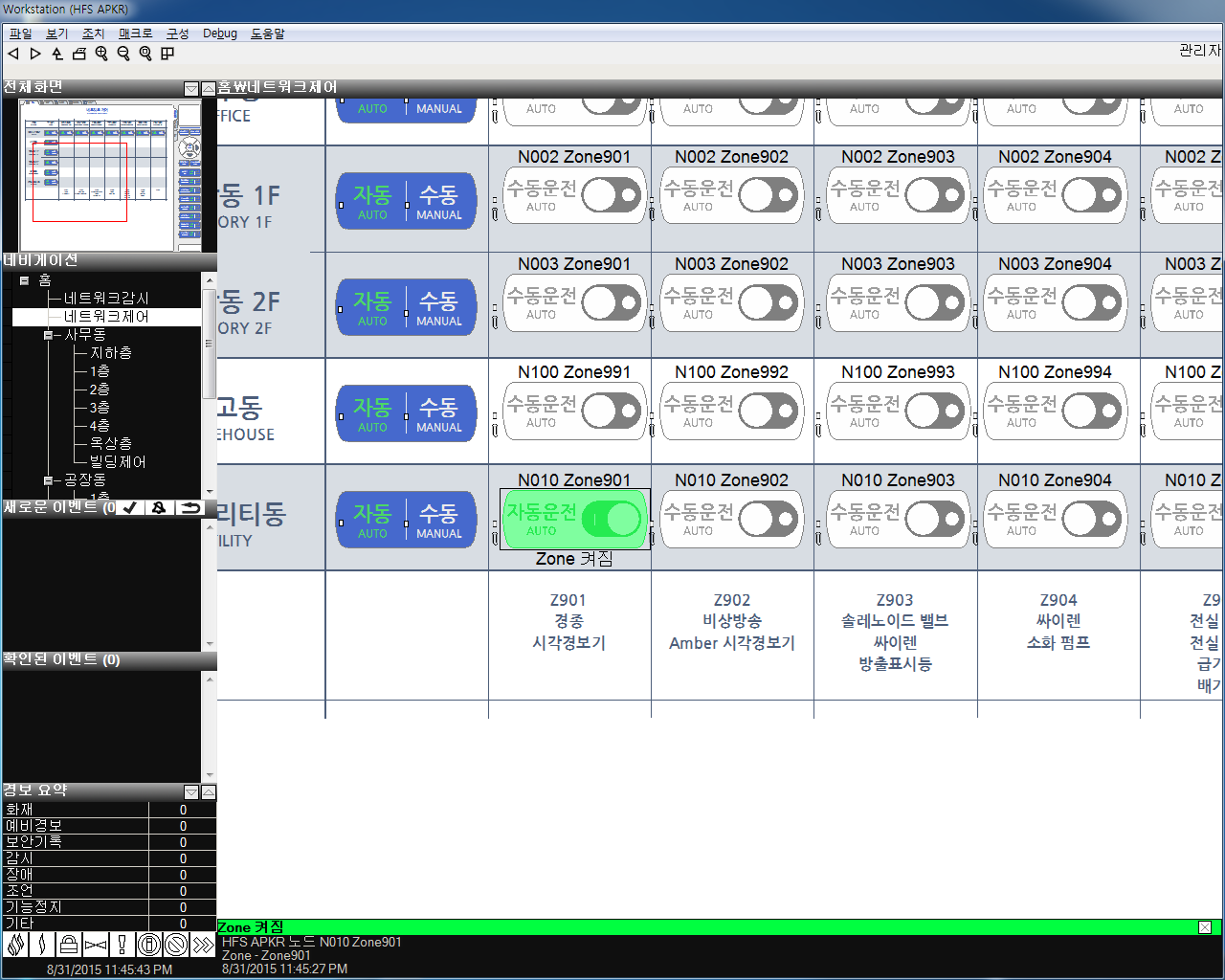

Zone, Trouble Zone, Logic Zone과 같은 가상 소프트웨어의 동작 이벤트입니다.
ONYXWorks에 새로운 이벤트가 접수되면 아래와 같이 동작하게 됩니다.

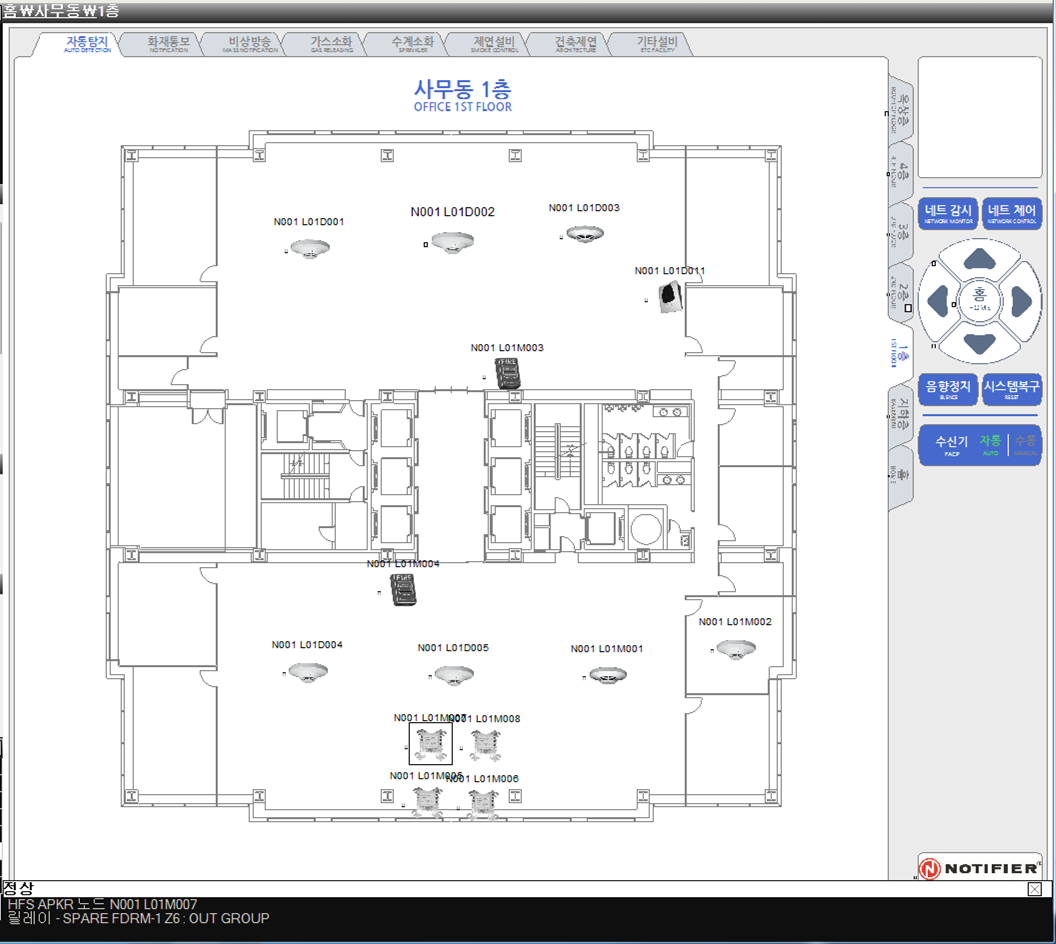

아래 그림과 같이 새로운 이벤트에 사전 정의된 이벤트 색상으로 해당 포인트의 정보가 나타납니다.
"네비게이션"의 색상, 해당 "포인트 아이콘"의 색상, "화면이동 버튼"의 색상, "경보 개요"의 아이콘 색상이 사전 정의된 색상으로 변경됩니다.
이때, "포인트 아이콘"의 색상과 "화면이동 버튼"의 색상은 깜빡이게 됩니다.
사전 설정된 정보에 따라 자동화면이동 및 장치 확대기능이 실행됩니다.
이 기능은 옵션 기능이므로, 사용하지 않도록 설정된 경우 동작하지 않습니다.
"경보 요약 영역"의 카운트 숫자가 증가하게 됩니다. 이때, 아이콘의 색상은 역시 사전 설정된 이벤트의 색상을 따르게 됩니다.
이벤트 타입에 사전 설정된 "wav"파일이 재생됩니다. 이 기능은 옵션 기능으로, 그 기능을 끌 수 있으며 연결된 wav파일을 변경하여 다른 음향이 발생할 수 있도록 구성할 수 있습니다.

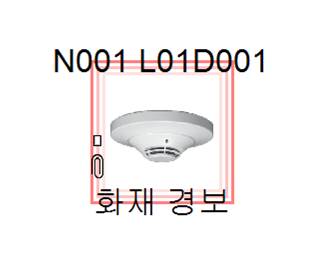

아울러, 경보 음향은 전역설정에서 설정한 음향은 계속 반복되고, 지역설정(포인트의 설정)에서 설정된 음향은 한번만 재생됩니다. 지역 설정된 기기는 아래 그림과 같이 "포인트 아이콘"과 "새로운 이벤트" 목록 앞에 첨부파일을 의미하는 클립 아이콘이 생성됩니다.

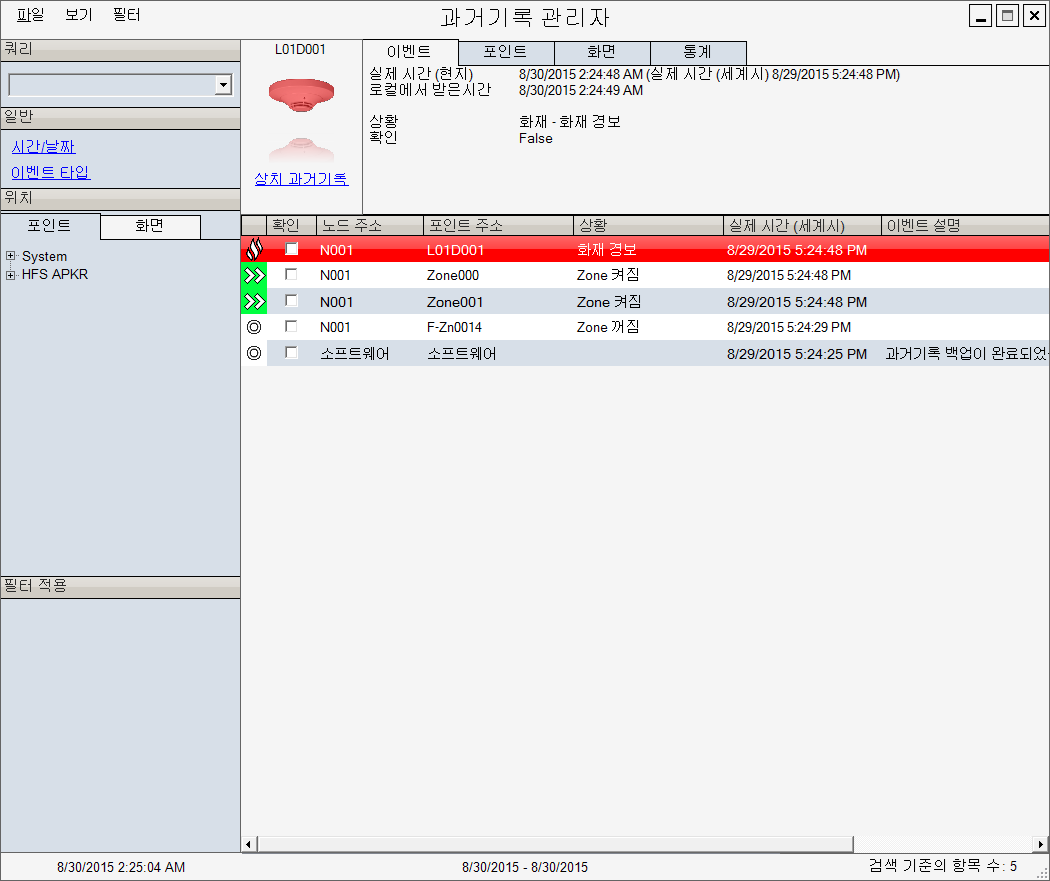

과거기록에 해당 이벤트의 상세정보가 추가 기록됩니다. 이때 과거기록에 색상 또한 사전 설정된 이벤트 색상 및 아이콘이 출력됩니다.
위의 과거기록에 대한 시간순 설명입니다.
과거기록이 백업되었습니다. 즉, 현재의 과거기록을 다른 파일로 백업 저장하고, 현재의 과거기록을 처음부터 기록함.
F-Zn0014는 Special Zone 14번으로 수신기가 복구되는 동안 켜지는 Zone입니다. 그러므로, 이때 수신기가 복구를 마쳤다는 것입니다.
Zone001은 General Zone 1번으로 해당 포인트에 연결된 CBE(Control By Event)가 켜진 것입니다. 즉, 감지기의 그룹을 묶기 위해 사용한 Zone이 켜진 것입니다. 판넬 프로그램에 따라 다른 General Zone도 켜질 수 있습니다.
Zone000은 General Zone 0번으로 주로 Common Fire 라고 부릅니다. 즉, 화재 수신기가 화재상태일때 켜지는 소프트웨어 포인트입니다.
이 라인이 L1D1번 감지기가 화재경보라는 정보입니다.
옵션 기능으로, 사전 설정에 따라 운영자가 "확인"을 실행하지 않으면, 특정 시간 후에 매크로가 실행됩니다.
운영자가 "확인 (Acknowledge)"을 실행한 경우 ONYXWorks는 아래와 같이 동작합니다.
새로운 이벤트에 있던 비정상 이벤트가 "확인된 이벤트"로 이동하며, 카운드가 증가합니다. 비정상 이벤트의 색상 및 표시 정보는 새로운 이벤트와 동일합니다.
깜빡이던 "포인트 아이콘"과 "화면이동 아이콘"의 색상이 점등 상태로 변경됩니다.
"다음 이벤트 자동 활성화"가 설정된 경우, 평면도 영역은 새로운 이벤트 영역의 두번째 이벤트를 발생시킨 포인트 아이콘으로 자동 이동합니다.
ONYXWorks의 음향 재생이 중지 됩니다. 만약, 확인되지 않은 다른 비정상 이벤트가 존재할 경우, 음향은 계속 재생되게 됩니다.
과거기록에 운영자의 "확인" 명령에 의해 확인된 이벤트의 상세 정보가 기록됩니다.
위의 과거기록에서 추가된 기록 대한 시간순 설명입니다.
F-Zn0012는 Speical Zone 12번으로 Acknowledge가 실행될때 켜지는 소프트웨어 포인트입니다. 즉, 해당 수신기가 운영자의 "확인" 명령을 접수하여 ACK를 실행한다는 의미입니다.
L1D1이 확인된 이벤트로 변경된 것을 의미합니다. "확인"된 이벤트는 이와 같이 체크 박스에 V표시가 됩니다.
해당 수신기의 Special Zone 12번이 꺼진 것으로, ACK가 종료된 것을 의미합니다.
비정상 이벤트가 복구될 경우, ONYXWorks는 아래와 같이 동작합니다.
비정상의 이벤트는 "새로운 이벤트"와 "확인된 이벤트"영역에서 사라지게 됩니다.
해당 이벤트의 색상으로 변경되었던 "네비게이션"의 색상과 "포인트 아이콘", "화면이동 아이콘"은 모두 정상색상으로 변경됩니다.
만약, 해당 이벤트에 또 다른 비정상 이벤트가 존재하는 경우, 이벤트의 색상은 해당 생상으로 존재하게 됩니다.
아래와 같이 경보 요약의 갯수가 줄어들게 됩니다.
발생했던 음향은 없어지게 됩니다. 만약, 시스템에 다른 비정상 이벤트가 있을 경우, 음향은 계속됩니다.
재생되는 음향은 "확인"명령을 수행하면서 없어지는데, "확인"이 실행되지 않고 복구될 경우, 복구되면서 없어지게 됩니다.
과거기록에는 아래와 같이 기록됩니다.
위의 과거기록에서 추가된 기록 대한 시간순 설명입니다.
F-Zn0014는 Special Zone 14번으로 수신기가 복구(Reset)될때 켜지는 소프트웨어 포인트입니다. 즉, 운영자의 "복구" 명령으로 해당 수신기가 복구되는 것을 의미합니다.
과거기록 복구는 해당 수신기가 복구 명령을 수행중이라는 것을 의미합니다.
Zone000은 L1D1이 화재를 발생시켜 해당 수신기의 Common Fire 포인트인 Zone000가 켜졌다가 정상으로 복구되면서 해당 소프트웨어 포인트도 꺼지게 된 것입니다.
Zone001는 L1D1의 CBE에 입력된 Zone으로 해당 감지기가 정상으로 복구되면서 꺼지게 된 것입니다.
L1D1 감지기가 정상으로 복원되었습니다.
F-Zn0014가 꺼진것은 해당 수신기의 복구가 끝났음을 의미합니다.
동작했던 출력 포인트가 수신기 복구로 꺼지게 된 것입니다.
